PVC-Lamellenvorhang und Streifenvorhang: Aufhängung und Zubehör
Zubehör für PVC-Lamellenvorhänge und Streifenvorhänge kaufen: Bei Planenscout finden Sie Klemmprofile mit Klemmen für 200 oder 300 mm breite PVC-Lamellen, Rollfedern und Montageschienen. Wählen Sie die Komponenten nach Lamellenbreite, benötigter Profillänge und Einbausituation.
Vergleichen Sie die Klemmprofile für Lamellenvorhänge und planen Sie Aufhängung, Überlappung und Montage gemeinsam. Zusätzlich finden Sie hier Adapter für Planen-Spannrohre. Für besondere Öffnungen und Anschlüsse hilft eine Projektanfrage mit Maßen und Skizze.
PVC-Lamellen · Klemmprofile · Rollfedern · Planen-Spannrohr-Adapter
Aufhängung für PVC-Lamellen mit 200 oder 300 mm Breite

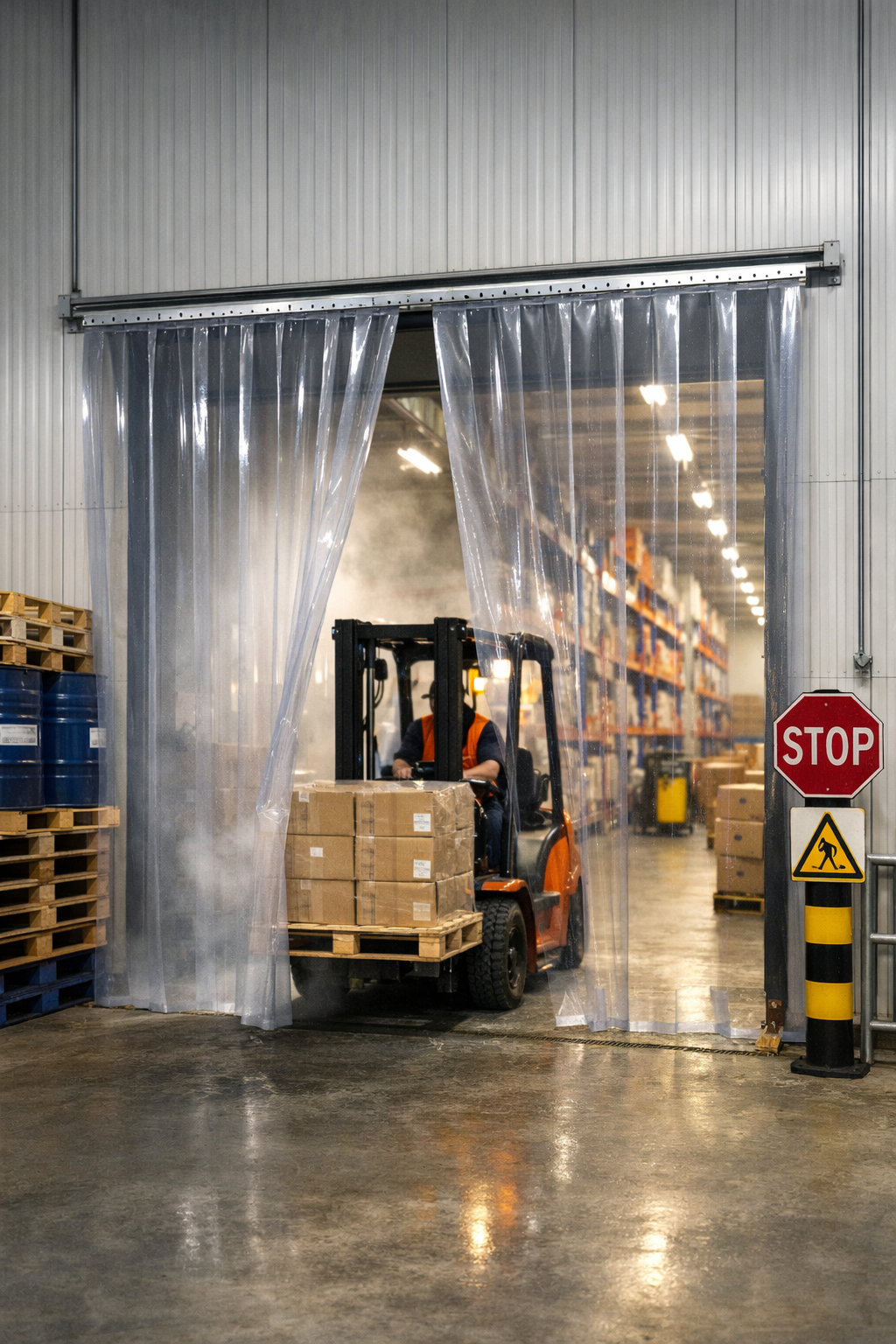

Ein PVC-Lamellenvorhang besteht aus einzelnen, häufig überlappenden Streifen, die eine flexible Abschirmung an Durchgängen bilden. Für den Aufbau eines solchen Streifenvorhangs müssen Lamellenmaterial, Klemmen und Tragsystem zusammenpassen.

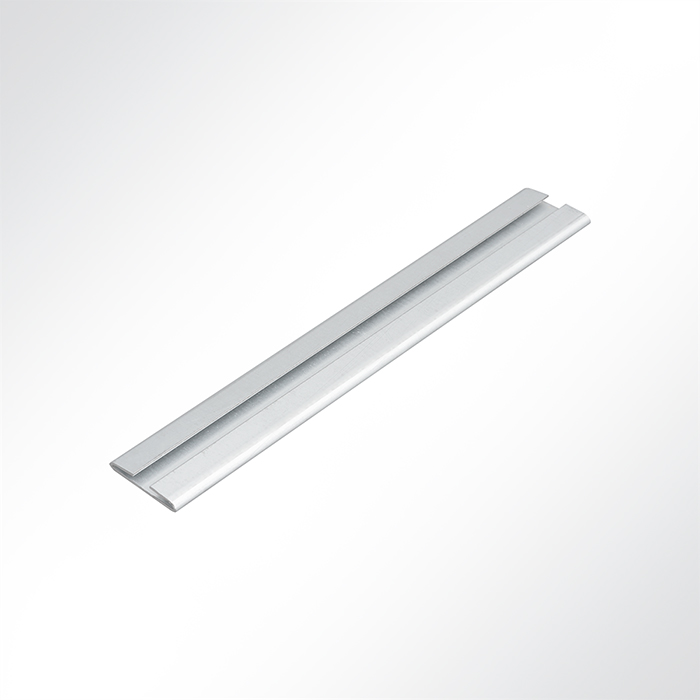

Die folgenden verzinkten Klemmprofile werden mit Klemmen für die angegebene Lamellenbreite angeboten. Wählen Sie die Ausführung passend zu Ihren PVC-Streifen und zur benötigten Montagelänge.
| Artikel | Breite der PVC-Lamellen | Wählbare Profillängen | Material des Profils |
|---|---|---|---|
| Klemmprofil mit Klemmen · 11990 | 200 mm / 20 cm | 2 m oder 3 m | Stahl, verzinkt |
| Klemmprofil mit Klemmen · 12440 | 300 mm / 30 cm | 2 m oder 3 m | Stahl, verzinkt |
Lamellenvorhang planen: Öffnung, Höhe und Überlappung aufnehmen
Erfassen Sie die Einbausituation, bevor Sie Profil, Klemmen und PVC-Lamellen auswählen. Für Lager, Werkstatt, Produktion oder landwirtschaftliche Durchgänge zählen neben den Maßen auch Verkehrsart und Umgebungsbedingungen.
- Öffnung messen: Breite und Höhe an mehreren Stellen aufnehmen. Vorhandene Träger, Vorsprünge und angrenzende Bauteile in einer Skizze markieren.
- Montageposition festlegen: Bestimmen, ob die Aufhängung vor oder innerhalb der Öffnung angeordnet werden soll. Den Platz für Profil und Befestigung berücksichtigen.
- Untere Abschlusskante bestimmen: Von der geplanten Aufhängung bis zum vorgesehenen Lamellenabschluss messen. Bodenverlauf und erforderlichen Bewegungsspielraum einbeziehen.
- Lamellen und Überlappung abstimmen: Streifenbreite, Materialstärke und Anordnung mit dem gewählten Klemmsystem abgleichen.
- Nutzung dokumentieren: Temperatur, Feuchtigkeit, Windbeanspruchung und Durchgangsverkehr beschreiben. Bei Fahrzeugverkehr auch die benötigten freien Durchgangsmaße berücksichtigen.
Wie viel Überlappung benötigt ein Streifenvorhang?
Die Überlappung beeinflusst die Abschirmung zwischen den Streifen und den Widerstand beim Passieren. Stimmen Sie sie auf Systemraster, Öffnungsgröße und Nutzung ab. Aus der Lamellenbreite allein lässt sich deshalb noch keine vollständige Stückzahl ableiten.
Für Kühlbereiche muss das Lamellenmaterial zur tatsächlichen Einsatztemperatur passen. Bei transparenten Streifen gehört außerdem die gewünschte Durchsicht zur Materialwahl. Die Eignung des PVC-Materials wird gesondert von der Auswahl des Klemmprofils beurteilt.
Klemmprofil montieren und Lamellen passend befestigen
Planen Sie die Befestigung nach Montagefläche, Gesamtgewicht und Beanspruchung. Profil, Klemmen und PVC-Streifen werden nach den Montagevorgaben des gewählten Systems zusammengefügt.
Untergrund und Ausrichtung
Prüfen Sie die tragfähige Befestigungsfläche. Wählen Sie Befestigungsmittel und Abstände passend zum Aufbau. Richten Sie die Aufhängung so aus, dass die Lamellen in der geplanten Ebene hängen.
Klemmen und Streifen
Gleichen Sie Lamellenbreite und Materialstärke mit der Klemmung ab. Legen Sie Überlappung und Anordnung vor dem Zuschnitt fest. Berücksichtigen Sie dabei die vorgesehene Befestigung des einzelnen Streifens.
Austausch und Pflege
Halten Sie die Aufhängung für Kontrolle und Wartung zugänglich. Prüfen Sie regelmäßig Klemmen, Befestigungen und Streifen. Verwenden Sie Reinigungsmittel nach den Pflegehinweisen des eingesetzten PVC-Materials.
Bei einer Nachrüstung helfen Fotos der vorhandenen Aufhängung sowie Angaben zu Streifenbreite, Stärke und Einbauhöhe. Für den Austausch einzelner Lamellen müssen die neuen Streifen zur bestehenden Klemmung und Anordnung passen.
Rollfedern und Montageschiene für den passenden Systemaufbau
Für einen Aufbau mit Rollfedern finden Sie die folgenden Komponenten. Gleichen Sie Bauform, Anschluss und Einbaulage mit Ihrer vorgesehenen oder vorhandenen Konstruktion ab.
Rollfedern 50 cm
Die angebotene Rollfederausführung besteht aus verzinktem Stahl. Verwenden Sie für die Auswahl die Produktzeichnung und die Angaben zur vorgesehenen Einbausituation.
Rollfedern ansehenMontageschiene für Rollfedern
Die verzinkte Montageschiene wird mit 2 m Länge angeboten. Stimmen Sie Schiene, Rollfedern und Befestigung auf den vollständigen Aufbau ab.
Montageschiene ansehenPlanen-Spannrohre: obere und untere Adapter auswählen
Für den Rohranschluss an einem Planenaufbau finden Sie hier zwei verzinkte Adapterausführungen mit der Bezeichnung D=27 mm. Wählen Sie nach Anschlussposition und tatsächlicher Geometrie von Rohrende und Gegenstück.
Adapter oben D=27 mm
Obere Adapterausführung für den entsprechend aufgebauten Rohranschluss. Vergleichen Sie die Produktzeichnung mit Ihrem vorhandenen oder geplanten Planen-Spannrohr.
Oberen Adapter ansehenAdapter unten D=27 mm
Untere Adapterausführung für den passenden Anschluss. Prüfen Sie neben der Durchmesserbezeichnung auch Einbaulage, Befestigung und die Form des Gegenstücks.
Unteren Adapter ansehenFür eine Ersatzteilanfrage sind Fotos des oberen und unteren Anschlusses sowie die Rohrmaße hilfreich. Dokumentieren Sie auch, wie das Rohr mit der Plane beziehungsweise der vorhandenen Halterung verbunden ist.
Streifenvorhang, Schiebevorhang oder Kederanschluss planen
Wählen Sie die Konstruktion nach der gewünschten Nutzung der Öffnung. Einzelne PVC-Streifen, eine auf Rollen verschiebbare Fläche und eine eingezogene Kederkante benötigen jeweils passende Aufhängungen.
Seitlich verschiebbare Planenflächen
Für eine Schiebeplane oder einen Schiebevorhang werden textile Fläche, Laufteile und Schiene gemeinsam gewählt. Die Projektseite Schiebetor und Schiebevorhang und die Laufschienen-Übersicht unterstützen die Auswahl.
Planen mit Kederkante
Für eine in ein Profil eingezogene Textilkante vergleichen Sie Kederschienen und Kederleisten. Passendes Kederband und Zubehör ergänzt den Anschluss. Für eigene Verarbeitung finden Sie Planenstoff als Meterware.
Wenn Sie Sichtfenster in einer geschlossenen Planenfläche vorsehen, vergleichen Sie PVC-Klarsichtfolie als Meterware nach Stärke, Bahnbreite und Verarbeitung.
Lamellenaufbau oder Planenanschluss mit Skizze anfragen
Für die Abstimmung halten Sie Öffnungsbreite, Einbauhöhe, Montageposition und die gewünschte Nutzung bereit. Ergänzen Sie bei einem Lamellenvorhang Angaben zu Streifenbreite, Materialstärke und geplanter Überlappung. Bei Planen-Spannrohren helfen Fotos und Maße der Anschlüsse.
Systemaufbau mit Skizze anfragenGeschlossene Planenfläche nach Maß ergänzen
Für eine ergänzende geschlossene Abschirmung können Sie eine textile Fläche im Planen-Konfigurator zusammenstellen. Verfügbare Materialien, Formen und Randoptionen richten sich nach der gewählten Ausführung.
Planenfläche nach Maß konfigurierenHäufige Fragen zu Lamellenvorhängen und Planen-Spannrohr-Zubehör
Was ist ein PVC-Lamellenvorhang beziehungsweise Streifenvorhang?
Ein solcher Vorhang besteht aus einzelnen PVC-Streifen, die häufig überlappend aufgehängt werden. Die Streifen bilden eine flexible Abschirmung an Durchgängen. Material, Aufhängung und Anordnung werden passend zur Nutzung gewählt.
Welches Klemmprofil passt zu 200 oder 300 mm breiten Lamellen?
Artikel 11990 wird mit Klemmen für 200 mm breite PVC-Lamellen angeboten. Artikel 12440 ist die Ausführung für 300 mm breite PVC-Lamellen. Beide Profile sind mit 2 oder 3 m Länge auswählbar.
Bezeichnet die Profillänge auch die Höhe des Vorhangs?
Die Profillänge beschreibt die Länge der Aufhängung. Die Höhe des Vorhangs ergibt sich aus Montageposition, Klemmung und benötigter Lamellenlänge. Erfassen Sie diese Maße getrennt in Ihrer Skizze.
Wie viel müssen sich die PVC-Lamellen überlappen?
Die passende Überlappung richtet sich nach Klemmsystem, Öffnung und Nutzung. Sie beeinflusst sowohl die Abschirmung als auch den Widerstand beim Passieren. Legen Sie die Anordnung zusammen mit dem Systemraster fest, bevor Sie Materialmenge und Zuschnitt bestimmen.
Eignet sich ein Streifenvorhang für Kühlbereiche?
Dafür muss das PVC-Lamellenmaterial für die tatsächlichen Temperaturen und Einsatzbedingungen geeignet sein. Stimmen Sie außerdem Aufhängung, Überlappung und Durchgangsnutzung ab. Die Materialeignung ist gesondert zu prüfen.
Kann ich einzelne Lamellen austauschen?
Bei einem dafür geeigneten Klemmsystem ist der Austausch einzelner Streifen möglich. Vergleichen Sie Breite, Stärke und Befestigung der bisherigen Lamellen mit dem Ersatzmaterial und beachten Sie die Montagevorgaben des Systems.
Welche Adapter für Planen-Spannrohre werden angeboten?
Artikel 12000 ist auf der Produktdetailseite als oberer Adapter D=27 mm bezeichnet, Artikel 12001 als unterer Adapter D=27 mm. Gleichen Sie für die Auswahl Anschlussposition, Rohrmaße und Gegenstück mit der Produktzeichnung ab.
Welche Lösung passt, wenn ich die gesamte Fläche seitlich öffnen möchte?
Für eine auf Rollen verschiebbare textile Fläche vergleichen Sie Schiebevorhänge und Schiebeplanen mit passenden Laufschienen und Laufteilen. Planen Sie dabei auch den Platz für die geöffnete Fläche.
