Federriegel, Torriegel und Bordwandverschlüsse kaufen
Federriegel, Torriegel und Bordwandverschlüsse kaufen: Bei Planenscout vergleichen Sie federbelastete Bolzenriegel, Winkelhebelverschlüsse und umklappbare Hebelspannverschlüsse in Edelstahl oder verzinkter Ausführung. Für die passende Auswahl zählen Funktionsprinzip, Einbaumaße, Montageausrichtung und Gegenhalter.
Nutzen Sie den Vergleich der Ausführungen und Abmessungen und die Auswahlhilfe für Ersatzriegel. Die Hinweise zur Einbauseite links oder rechts unterstützen Sie beim Abgleich mit vorhandenen Beschlägen und Ihrer Montageposition.
Planenzubehör · Bolzenriegel · Hebelverschlüsse · Gegenhalter
Federriegel oder Hebelverschluss: Welche Bauform passt?
Ein Bolzenriegel verriegelt über einen verschiebbaren Bolzen. Ein Hebelverschluss verbindet Verschluss und Gegenhalter über eine Hebelbewegung. Wählen Sie zuerst das Funktionsprinzip und vergleichen Sie anschließend Einbaumaße, Ausrichtung und Material.

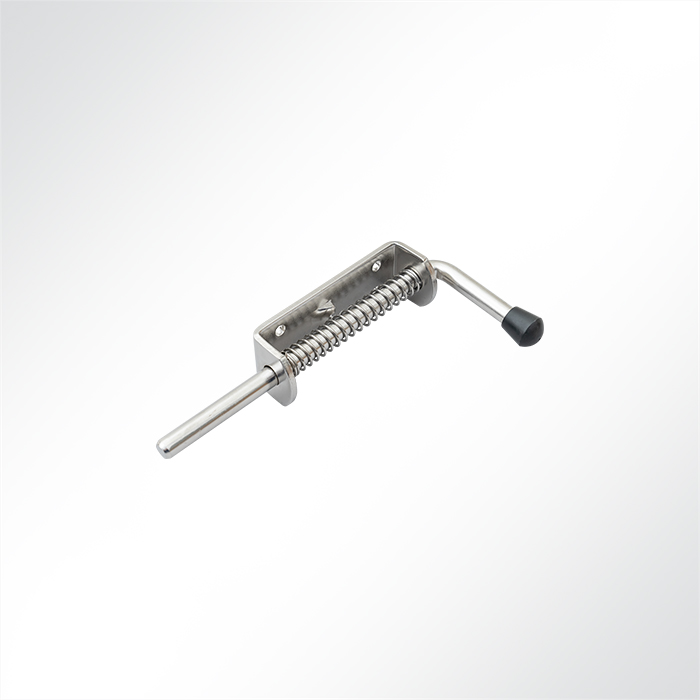

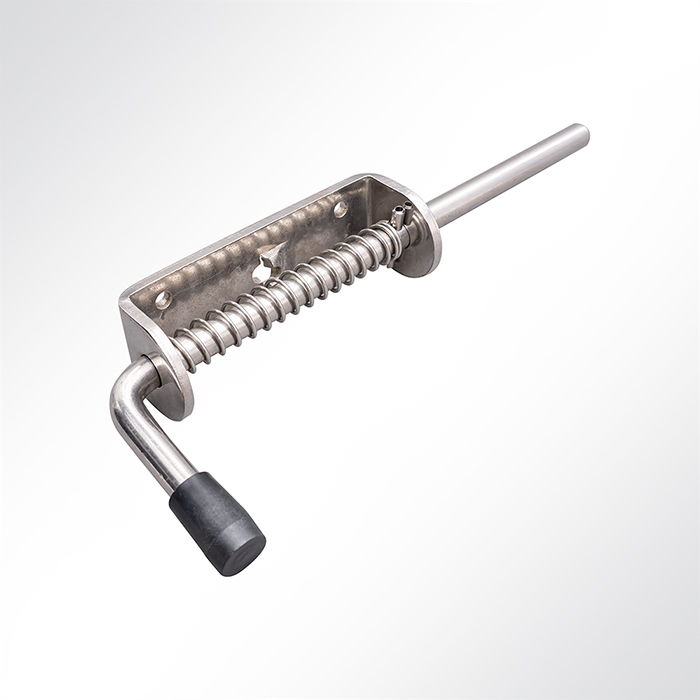

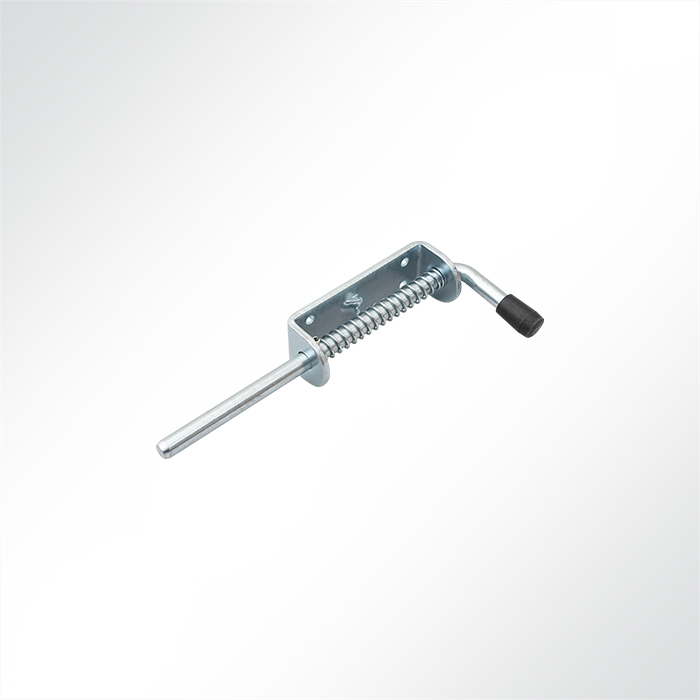

Federriegel und Torriegel
Die angebotenen Federriegel besitzen einen federbelasteten Bolzen und einen ummantelten Handgriff. Für die Auswahl zählen Bolzendurchmesser, Montagefläche, Bewegungsweg und passende Bolzenaufnahme.

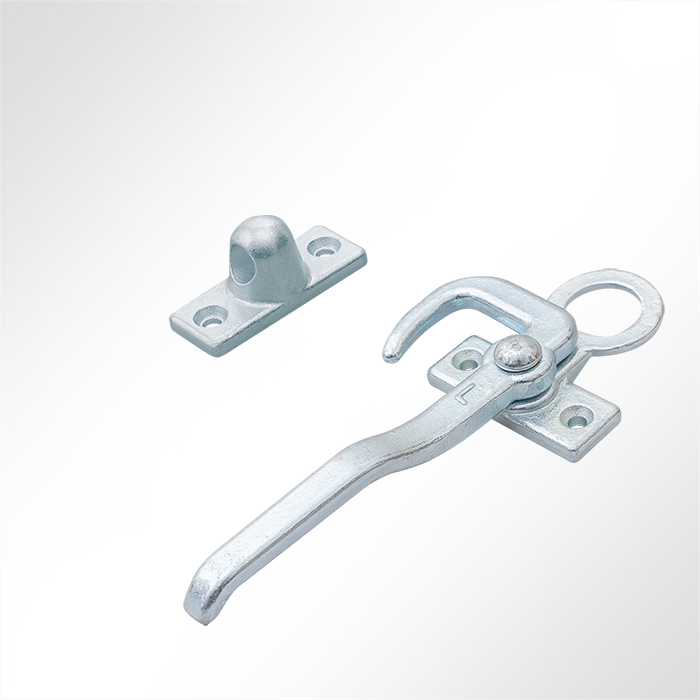

Winkelhebelverschlüsse
Diese Bordwandverschlüsse werden mit einem zugehörigen Gegenhalter angeboten. Vergleichen Sie die Einbauseite, die Lage der Einfallöse und das Lochbild beider Bauteile.

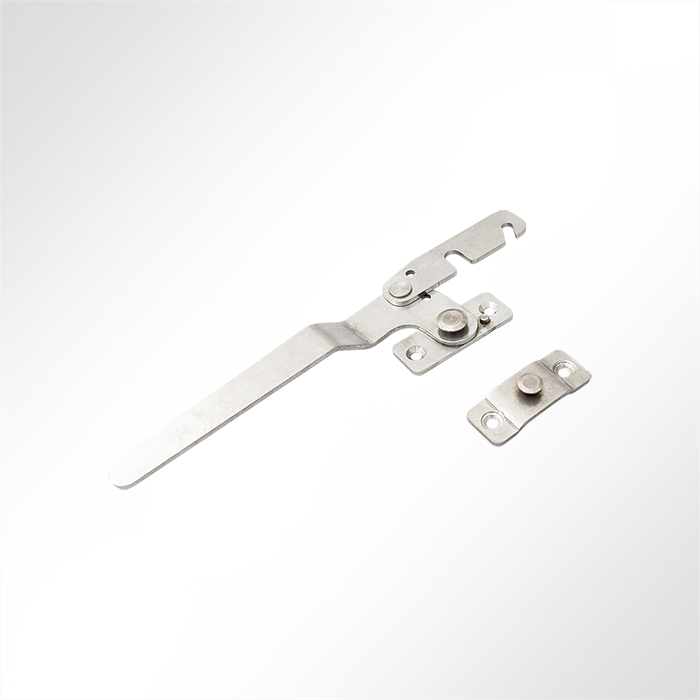

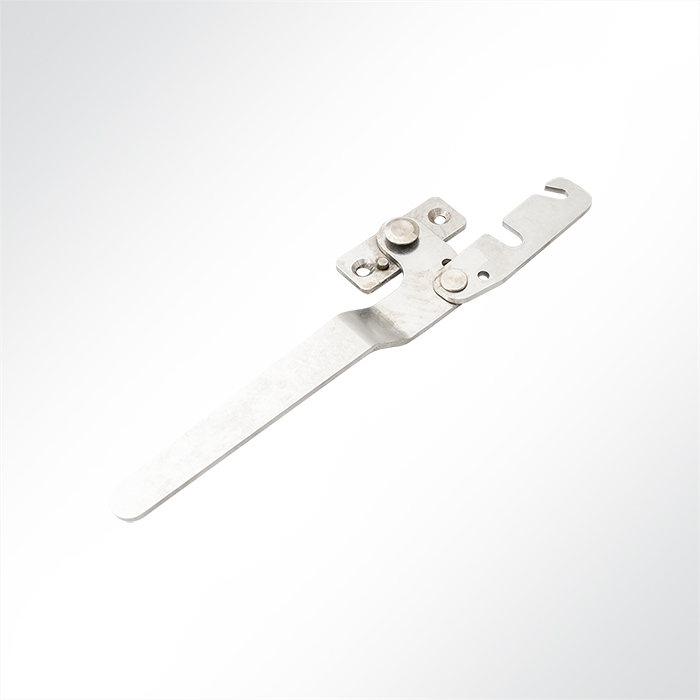

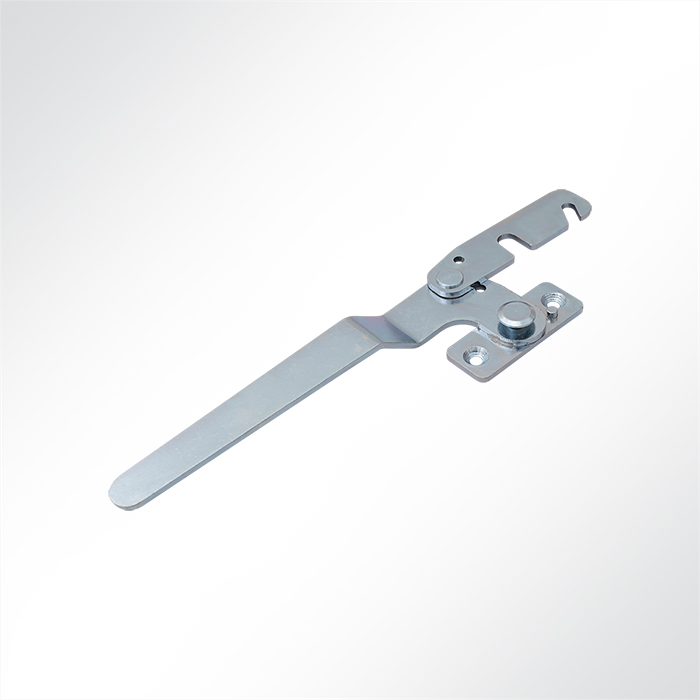

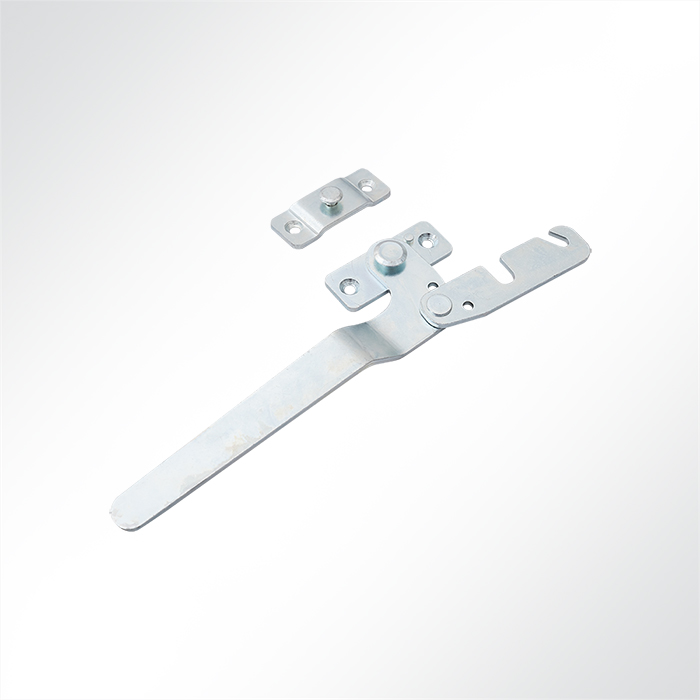

Hebelspannverschlüsse
Hier werden Verschluss und Gegenstück über einen umklappbaren Hebel zusammengeführt. Im Sortiment stehen Ausführungen für links und rechts in Edelstahl sowie verzinkter Ausführung zur Auswahl.
Torriegel, Federriegel und Bordwandverschlüsse im Sortiment
Die Übersicht fasst die angebotenen Bauformen zusammen. Beachten Sie den jeweiligen Maßbezug: Eine Hebellänge ab Drehpunkt beschreibt etwas anderes als die Gesamtlänge des Beschlags oder den Lochabstand eines Gegenhalters.
| Bauform | Material / Ausführung | Maßangaben | Für die Auswahl prüfen |
|---|---|---|---|
| Federriegel mit Handgriff | Edelstahl/Nirosta; zwei angebotene Bauformen | Bolzen Ø 12 mm; Zeichnung mit 247 mm Längenmaß | Bolzenaufnahme, Lochbild, Griffstellung und Platz zum Betätigen vergleichen. |
| Federriegel mit Handgriff | Verzinkter Stahl | Bolzen Ø 12 mm; Zeichnung mit 247 mm Längenmaß | Montagefläche und Gegenaufnahme passend zum vorhandenen Aufbau wählen. |
| Winkelhebelverschluss mit Einfallöse und Gegenhalter | Verzinkt; unterschiedliche Einbauausrichtungen | Hebelmaß ab Drehpunkt 143 mm; Lochabstand am Gegenhalter 50 mm | Einbauseite anhand von Bauform, Abbildung und Montageposition abgleichen. |
| Hebelspannverschluss zum Umklappen | Edelstahl/Nirosta; links und rechts | Hebelmaß ab Drehpunkt 230 mm; Gegenstückbreite 79 mm | Schließrichtung, Gegenstückposition und gesamten Schwenkbereich berücksichtigen. |
| Hebelspannverschluss zum Umklappen | Verzinkt; links und rechts | Hebelmaß ab Drehpunkt 230 mm; Gegenstückbreite 79 mm | Lochbild und Anschlussmaße beider Bauteile mit dem Einbauort vergleichen. |
| Griff für Seitenmarkise und mobilen Sichtschutz | Schwarzes Hart-PVC | Länge 245 mm; Befestigung mit zwei Schrauben beschrieben | Befestigungsabstände und geeignete Montagefläche separat prüfen. |
Gleiche Längenmaße bestätigen keine Austauschbarkeit. Auch Bohrungen, Versatz, Gegenhalter und die Bedienrichtung müssen zur vorhandenen Konstruktion passen.
Einen Ersatzriegel auswählen: Diese Maße benötigen Sie
Messen Sie den vorhandenen Beschlag und seine Gegenaufnahme, bevor Sie eine neue Ausführung wählen. Eine Skizze mit Draufsicht und Seitenansicht hilft, Lochbild und Höhenversatz eindeutig festzuhalten.
- Montagefläche: Breite, Länge und verfügbare Auflagefläche am Tor, Rahmen oder Aufbau aufnehmen.
- Lochbild: Bohrungsdurchmesser und Abstände von Lochmitte zu Lochmitte messen.
- Bolzen und Aufnahme: Durchmesser, Position der Aufnahme und erforderlichen Eingriff bestimmen.
- Hebel und Gegenhalter: Lage im geschlossenen Zustand sowie Öffnungs- und Schwenkbereich erfassen.
- Versatz und Bedienung: Höhenunterschiede, Griffzugang und die vorgesehene Einbauseite berücksichtigen.
Bolzendurchmesser ist kein Verriegelungsweg: Ø 12 mm beschreibt die Dicke des Bolzens. Daraus ergeben sich weder sein nutzbarer Hub noch die erforderliche Eingriffstiefe in den Gegenhalter. Diese Maße müssen gesondert zur Einbausituation passen.
Bordwandverschluss links oder rechts bestimmen
Bei seitenspezifischen Hebelverschlüssen entscheidet die Anordnung von Hebel, Grundplatte und Gegenstück über die passende Ausführung. Vergleichen Sie den Verschluss deshalb in seiner vorgesehenen Montageposition mit Abbildung und Zeichnung.
- Einbausituation dokumentieren: Ansicht und Position des Beschlags in der Skizze kennzeichnen.
- Gegenstück einzeichnen: Festhalten, auf welcher Seite es sitzt und wie der Verschluss darin eingreift.
- Bedienweg prüfen: Der Hebel muss sich vollständig öffnen und schließen lassen.
Bezeichnungen wie links oder rechts sind ohne klaren Bezug zur Einbausituation nicht ausreichend. Für eine Ersatzbestellung sind Fotos des montierten Beschlags und des Gegenstücks besonders hilfreich.
Riegel und Gegenhalter passend montieren
Die Verbindung besteht aus Beschlag, Gegenaufnahme, Befestigungsmitteln und Untergrund. Planen Sie diese Teile gemeinsam und beachten Sie die Montagehinweise der ausgewählten Ausführung.
- Untergrund beurteilen: Auflagefläche und Befestigung passend zum Rahmen oder Aufbau auswählen.
- Bauteile ausrichten: Riegel beziehungsweise Hebelverschluss und Gegenhalter vor dem Bohren in der Schließposition anhalten.
- Bewegung berücksichtigen: Ausreichenden Bedienraum und das für die Funktion benötigte Spiel vorsehen.
- Nach Vorgabe befestigen: Lochbild, Befestigungsmittel und gegebenenfalls erforderliche Verstärkungen abstimmen.
- Funktion prüfen: Vollständigen Eingriff, freien Bewegungsweg und die vorgesehene Sicherung in Schließstellung kontrollieren.
Klemmt ein Riegel, prüfen Sie zuerst Ausrichtung, Gegenaufnahme und mögliche Verformungen. Zusätzliche Kraft beim Schließen behebt keine unpassende Geometrie. Bei Fahrzeugaufbauten müssen Ausführung und Einbau außerdem zu den Anforderungen des konkreten Aufbaus passen.
Edelstahl oder verzinkte Ausführung wählen
Edelstahl/Nirosta
Federriegel und Hebelspannverschlüsse sind in Edelstahl erhältlich. Für besondere Umgebungsbedingungen zählt die konkrete Werkstoffgüte. Die Bezeichnung Nirosta allein bestätigt keine bestimmte V4A-Ausführung oder Salzwasserbeständigkeit.
Verzinkte Ausführungen
Bei verzinkten Beschlägen ist die Oberfläche für den Korrosionsschutz wichtig. Berücksichtigen Sie Feuchtigkeit, Reibstellen und Beschädigungen der Beschichtung sowie die Kombination mit Befestigungsmitteln und Gegenhalter.
Ein PVC-ummantelter Griff beschreibt die Bedienoberfläche des Federriegels. Er sagt nichts über die Werkstoffgüte des übrigen Beschlags aus. Ebenso lassen sich Belastbarkeit und Verhalten bei Vibration nicht allein aus Material oder Bolzendurchmesser ableiten.
Griff für Seitenmarkise, Sichtschutz und Windschutz
Der schwarze Handgriff aus Hart-PVC ist zum Ausziehen und Einfahren mobiler Seitenwände vorgesehen. Die angebotene Ausführung ist 245 mm lang; eine horizontale oder vertikale Montage mit zwei Schrauben wird beschrieben.
Prüfen Sie die Befestigungsabstände und den Anschluss an Ihre vorhandene Seitenwand. Die Grifflänge ist nicht automatisch der Lochabstand. Eine zusätzliche Verriegelung muss passend zum jeweiligen System ausgewählt werden.
Für textile Sichtschutzprojekte ergänzen die Seiten Balkonsichtschutz und Balkonbespannung sowie Markisenstoff als Meterware die Materialauswahl.
Passendes Zubehör für Planen, Bordwände und Aufbauten
Spannen und verbinden
Wenn zusätzlich Spannung aufgebaut oder eine Verbindung eingestellt werden soll, vergleichen Sie Spannsysteme und Verbindungselemente nach Anschluss und Funktion.
Textile Planenanschlüsse
Für lösbare Befestigungen direkt an der Plane kommen passende Drehverschlüsse und Planenösen infrage. Diese Anschlüsse erfüllen eine andere Aufgabe als der Riegel einer Bordwand.
Plane und Aufbau abstimmen
Unter LKW-Plane und PVC-Plane finden Sie Hinweise zur textilen Ausführung. Für eigene Zuschnitte vergleichen Sie Planenstoff als Meterware.
Für besondere Anschlüsse an einem Planenaufbau hilft eine bemaßte Skizze mit Montagepositionen, Gegenstücken und gewünschter textiler Ausführung.
Planenaufbau mit Skizze anfragen Spannsysteme vergleichenHäufige Fragen zu Federriegeln und Bordwandverschlüssen
Was unterscheidet Torriegel, Bolzenriegel und Federriegel?
Torriegel beschreibt den Einsatz am Tor, Bolzenriegel das Verriegelungsprinzip. Ein Federriegel besitzt zusätzlich eine Feder am Bolzen. Die Begriffe können deshalb dieselbe Bauform beschreiben und sind keine eindeutigen Belastungsklassen.
Rastet ein Federriegel beim Schließen automatisch ein?
Das hängt von der konkreten Konstruktion und der Gegenaufnahme ab. Eine Feder am Bolzen allein bestätigt kein automatisches Einrasten beim Zuschieben einer Tür oder Klappe. Prüfen Sie Bedienung, mögliche Arretierung und Einbausituation der gewählten Ausführung.
Welche Federriegel werden angeboten?
Im Sortiment stehen zwei Edelstahl-Ausführungen und eine verzinkte Ausführung mit jeweils 12 mm Bolzendurchmesser. Für die Auswahl vergleichen Sie Zeichnung, Montagefläche, Lochbild und Griffstellung.
Welche Maße brauche ich für einen Ersatzverschluss?
Erfassen Sie Lochbild, Montagefläche, Bolzendurchmesser beziehungsweise Hebelgeometrie, Position des Gegenhalters und den benötigten Bedienraum. Auch Einbauseite und Höhenversatz zwischen den Bauteilen sind wichtig.
Was bedeuten die 143 mm beim Winkelhebelverschluss?
Die Beschreibung bezieht dieses Maß auf den Hebel vom Drehpunkt bis zum unteren Ende. Der Lochabstand am Gegenhalter wird separat mit 50 mm angegeben. Diese Werte beschreiben unterschiedliche Bereiche des Verschlusses.
Wie bestimme ich links oder rechts beim Bordwandverschluss?
Vergleichen Sie Hebel, Grundplatte und Gegenhalter in der vorgesehenen Montageposition mit der Abbildung und Zeichnung. Dokumentieren Sie die Ansicht in einer Skizze. Die Seitenbezeichnung allein reicht ohne diesen Bezug nicht aus.
Können die Federriegel horizontal oder vertikal montiert werden?
Für die angebotenen Federriegel werden beide Montageausrichtungen beschrieben. Prüfen Sie trotzdem Bolzenaufnahme, Bedienraum und Funktion in Ihrer Einbausituation. Diese Angabe lässt sich nicht pauschal auf jede andere Verschlussbauform übertragen.
Sind Gegenhalter und Befestigungsschrauben immer enthalten?
Die Hebel- und Winkelhebelverschlüsse werden mit Gegenhalter angeboten. Prüfen Sie den konkreten Lieferumfang der gewählten Ausführung. Daraus folgt nicht automatisch, dass auch sämtliche für Ihren Untergrund benötigten Schrauben oder weiteren Montageteile enthalten sind.
Was hilft, wenn ein Torriegel klemmt?
Prüfen Sie Fluchtung, Gegenaufnahme, Befestigung und mögliche Verformungen. Der Bolzen muss seinen vorgesehenen Weg ohne Verkanten zurücklegen können. Richten Sie die Bauteile passend aus, statt eine unpassende Verbindung mit zusätzlicher Kraft zu schließen.
