Laufschiene 42×54 mm für Schiebetore und Hallenvorhänge
Laufschiene 42×54 mm für Schiebetore und Hallenvorhänge: Bei Planenscout finden Sie die verzinkte Stahlschiene in 2 und 3 m Länge sowie passende Doppelrollen und Vierfachlaufwerke. Wählen Sie die Komponenten nach Elementgewicht, Anschlussform und den Platzverhältnissen am Einbauort.
Vergleichen Sie die Schienendaten und Längen sowie die Laufwerke für das Profil 42×54 mm. Für die Tragfähigkeit Ihres Aufbaus zählen außerdem Unterkonstruktion, Befestigung und Lastverteilung. Weitere Profilgrößen finden Sie in der Laufschienen-Übersicht.
42×54 mm · Schiebetore · Hallenvorhänge · Doppelrollen und Vierfachlaufwerke
Laufschiene 42×54 mm aus verzinktem Stahl bestellen
Die Laufschiene 42×54 mm nimmt passende Rollenapparate auf, an denen Tore, Türen oder Planenvorhänge befestigt werden. Für die Auswahl benötigen Sie neben der gewünschten Schienenlänge die Anschlussmaße und das Gewicht des vollständigen Schiebeelements.
| Merkmal | Ausführung |
|---|---|
| Material | Verzinkter Stahl |
| Profilbreite | 42 mm |
| Profilhöhe | 54 mm |
| Wählbare Lieferlängen | 2 m und 3 m |
| Zugehörige Laufwerke | Doppelrollen und Vierfachlaufwerke für das Profil 42×54 mm |
Die Profilhöhe von 54 mm ist nur ein Teil der benötigten Einbauhöhe. Berücksichtigen Sie zusätzlich Befestigung, Rollenanschluss und den Abstand des Schiebeelements zum Boden beziehungsweise zur angrenzenden Konstruktion.
Schienenlänge auswählen Passende Laufwerke vergleichenDoppelrollen und Vierfachlaufwerke für 42×54 mm vergleichen
Die angebotenen Laufwerke unterscheiden sich in Radzahl, Anschluss und Abmessungen. Vergleichen Sie die Produktzeichnung und die Belastungsangabe des konkreten Artikels mit Ihrer Befestigungssituation.
| Artikel | Bauart und Anschluss | Zeichnungsmaß L | Angegebene maximale Belastung |
|---|---|---|---|

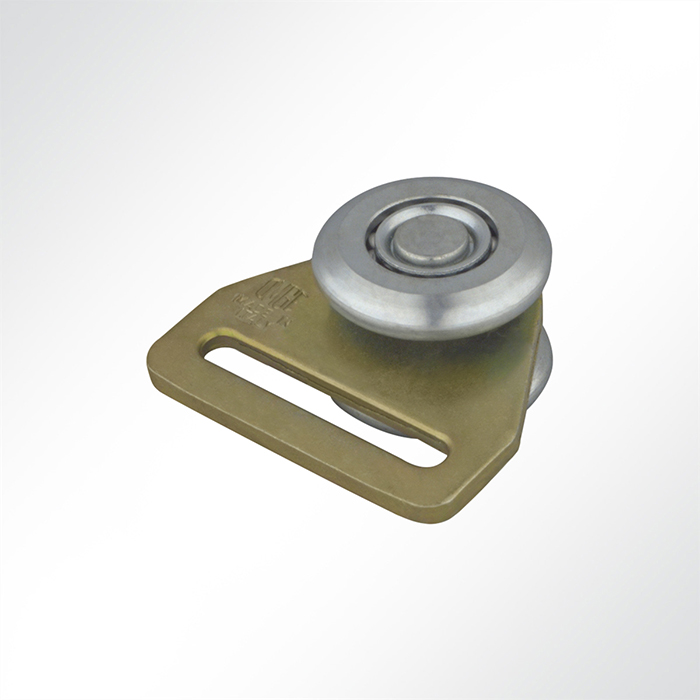

| Doppelrolle 11493 | Zweirädriger, kugelgelagerter Rollenapparat aus verzinktem Stahl | 65 mm | 160 kg je Doppelrolle |

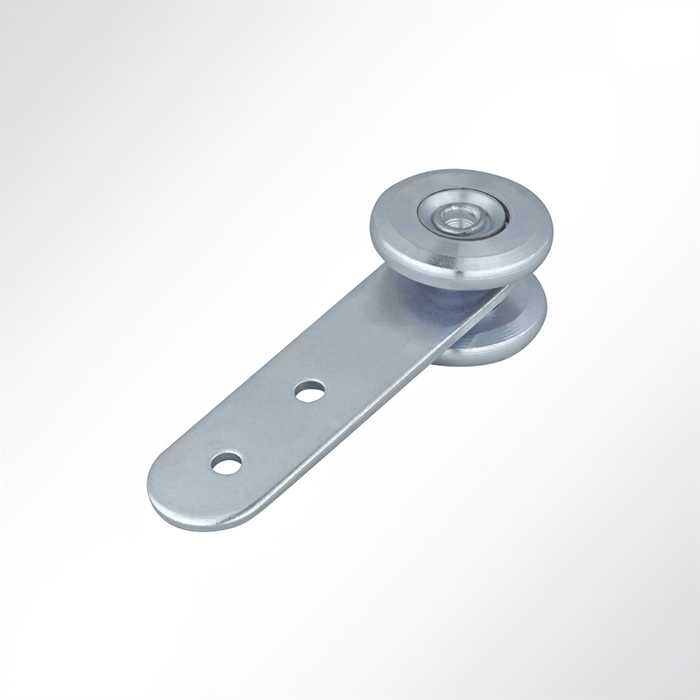

| Doppelrolle 11494 | Zweirädriger, kugelgelagerter Rollenapparat mit abweichender Anschlussgeometrie | 125 mm | 160 kg je Doppelrolle |

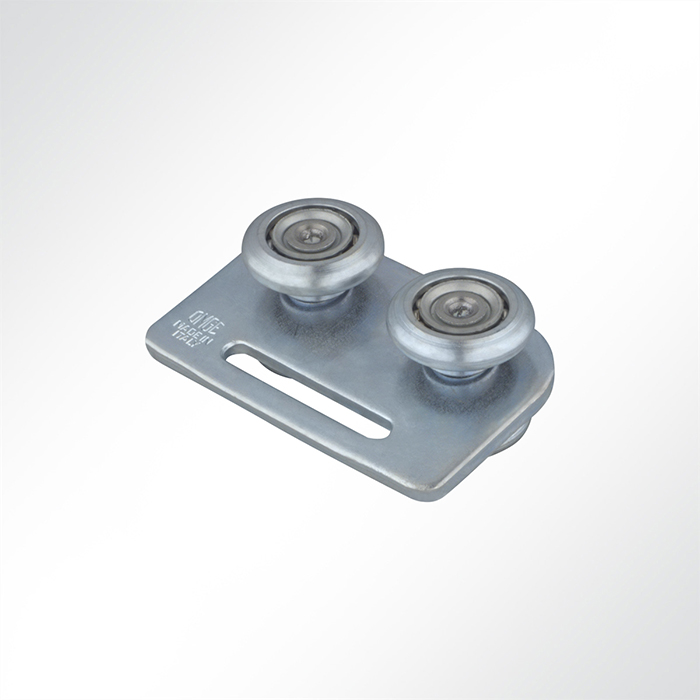

| Vierfachlaufwerk 11496 | Vierrädriger Rollenapparat aus verzinktem Stahl | 65 mm | 210 kg je Laufwerk |

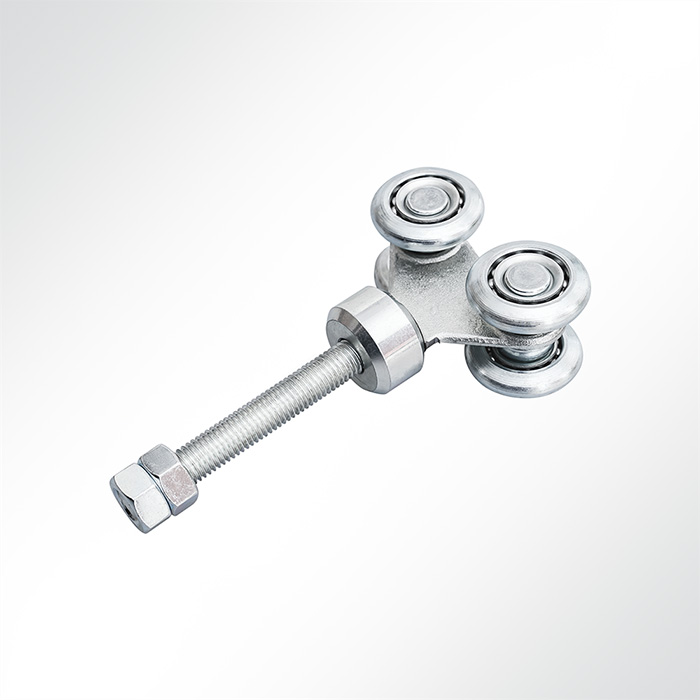

| Vierfachlaufwerk 11497 | 360° drehbare Ausführung mit Gewinde M12 | 155 mm | Traglast vor der Bestellung klären |

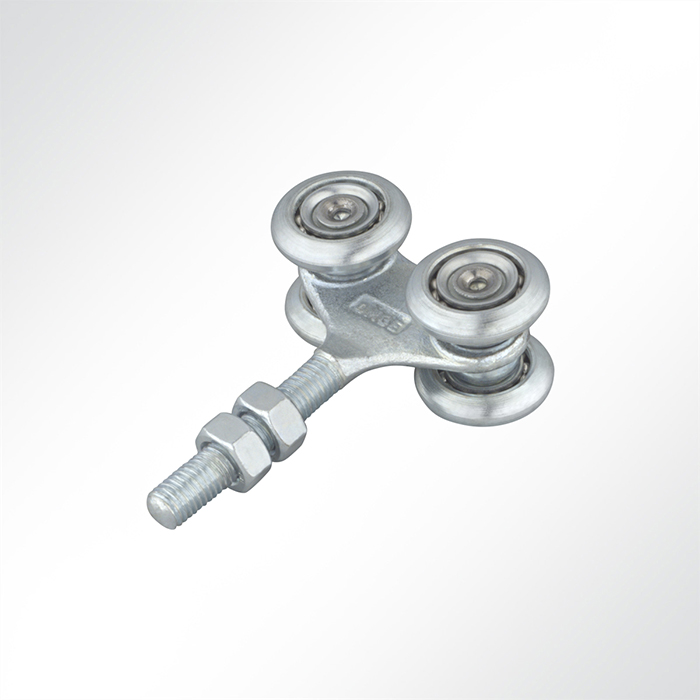

| Vierfachlaufwerk 11498 | Vierrädriger Rollenapparat mit Gewinde M12 | 115 mm | 220 kg je Laufwerk |
Das Maß L entspricht der Bezeichnung in der jeweiligen Artikelzeichnung. Für die Einbauplanung sind die vollständige Zeichnung und alle Anschlussmaße maßgeblich.
Radzahl und Anschluss gemeinsam auswählen
Eine Doppelrolle besteht aus zwei Rädern, ein Vierfachlaufwerk aus vier Rädern. Die Belastungsangabe gilt jeweils für den vollständigen Rollenapparat. Prüfen Sie zusätzlich, wie das Laufwerk mit Torblatt, Aufhängung oder Planenrand verbunden wird.
M12-Anschluss und drehbare Ausführung
Die Modelle 11497 und 11498 besitzen einen M12-Gewindeanschluss. Bei Modell 11497 ist außerdem eine 360° drehbare Ausführung angegeben. Stimmen Sie Gegenstück, Einbauraum und gewünschte Beweglichkeit des Anschlusses aufeinander ab.
Was bedeutet die Belastungsangabe von 450 kg?
In den Artikeleigenschaften der Schiene 11492 werden 450 kg maximale Belastung pro Meter genannt. Für die zulässige Masse eines Tores oder Vorhangs muss dagegen der vollständige Aufbau betrachtet werden.
Für die Auslegung gehören insbesondere diese Punkte zusammen:
- Laufwerke: Belastungsangabe des gewählten Modells, Anzahl und Lastverteilung.
- Schiene: Profil, Befestigungsabstände und gegebenenfalls mehrteiliger Verlauf.
- Montage: Unterkonstruktion, Halter, Verbindungsmittel und tragfähiger Untergrund.
- Schiebeelement: Gesamtgewicht, Anschlussstellen, Führung und Kräfte beim Bewegen oder Anschlagen.
Eine Addition der einzelnen Laufwerkslasten allein ergibt keine zulässige Gesamtlast. Bei flexiblen Hallenvorhängen kann sich die Belastung der Aufhängepunkte beispielsweise beim Zusammenschieben verändern. Bei einem Torblatt sind die Lage der Anschlüsse und die Führung des Elements zu berücksichtigen.
Befestigung, Anschlüsse und Endpositionen abstimmen
Planen Sie die Montagebauteile zusammen mit dem ausgewählten Rollenapparat. Passung und Belastbarkeit müssen für den vorgesehenen Aufbau mit dem Profil 42×54 mm bestätigt sein.
Unterkonstruktion und Montagepunkte
Dokumentieren Sie Material und Abmessungen der vorhandenen Konstruktion. Daraus werden geeignete Befestigungen, Positionen und die erforderliche Unterstützung der Schiene abgeleitet.
Torblatt oder Planenrand
Gewindeanschlüsse, Anschlussplatten und Verstärkungen müssen zum gewählten Laufwerk passen. Bei einem Planenvorhang ist die Krafteinleitung in den verstärkten Rand Teil der Planung.
Führung und Endanschläge
Bestimmen Sie den freien Laufweg, die seitliche Führung und die gewünschten Endpositionen. Die Ausführung der Anschläge muss auf Masse und Bewegung des Schiebeelements abgestimmt werden.
Laufschiene 42×54 mm ausmessen und die Montage vorbereiten
Erfassen Sie Öffnung, Laufweg und Befestigungsflächen in einer beschrifteten Skizze. Ergänzen Sie das Gewicht des vollständigen Schiebeelements und die Positionen seiner Aufhängungen.
- Öffnung und Parkbereich messen: Abzudeckende Breite, gewünschte Überdeckung und Platz für das geöffnete Tor beziehungsweise das Vorhangpaket festhalten.
- Einbauhöhe bestimmen: Profil, Befestigung, Laufwerk, Anschluss und Bodenabstand gemeinsam berücksichtigen.
- Aufhängung auswählen: Laufwerk und Anschlussform nach Gewicht, Geometrie und erforderlicher Beweglichkeit festlegen.
- Befestigung planen: Montagepunkte und Unterkonstruktion auf die vorgesehenen Lasten abstimmen.
- Verlauf ausrichten: Profil gerade und waagerecht montieren. Bei mehreren Schienen die Verbindung und Unterstützung der Übergänge vorab klären.
- Funktion kontrollieren: Freigängigkeit, Führung, Anschlüsse und Endpositionen über den vollständigen Laufweg prüfen.
Lieferlänge und freie Spannweite unterscheiden
Die wählbare Schienenlänge von 2 oder 3 m beschreibt das gelieferte Profilstück. Die Abstände zwischen den Befestigungspunkten müssen unabhängig davon passend zu Profil, Last und Montage festgelegt werden.
Kürzere Einbaumaße und längere Laufwege
Für eine kürzere Einbaulänge ist eine materialgerechte Bearbeitung erforderlich. Schnittkanten müssen entgratet, Späne entfernt und bearbeitete Stellen beim Korrosionsschutz berücksichtigt werden. Für längere Laufwege stimmen Sie Schienenverbindung, Fluchtung und Unterstützung der Stoßstellen vor der Bestellung ab.
Laufverhalten und Wartung
Bei einem schwergängigen oder ruckelnden Lauf prüfen Sie Ausrichtung, Verschmutzung, Profilübergänge, Rollen und Anschlüsse. Halten Sie die Laufbahn frei von Spänen und Ablagerungen und kontrollieren Sie Befestigungen sowie Endanschläge entsprechend der Nutzung.
Schiebetore und Hallenvorhänge mit 42×54-mm-Schienen planen
Torblatt und Laufwerke zusammen auswählen
Für ein Torblatt erfassen Sie Material, Abmessungen, vollständiges Gewicht und die vorgesehenen Anschlussstellen. Prüfen Sie außerdem den Platz zum Öffnen sowie die Führung des Elements.
Die Projektseite Schiebetor und Schiebevorhang unterstützt die Planung der gesamten Anwendung.
Planenvorhang und Randverstärkung abstimmen
Bei einem Hallenvorhang zählen Materialgewicht, Konfektion, Aufhängepunkte und Platz für das zusammengeschobene Material. Unter Planenstoff als Meterware vergleichen Sie Materialien für die eigene Verarbeitung.
Für eine konfektionierte Fläche prüfen Sie im Planen-Konfigurator die Optionen des gewählten Materials. Stimmen Sie die Randverarbeitung auf den vorgesehenen Rollenanschluss ab.
42×54 mm mit anderen Laufschienen vergleichen
Vergleichen Sie die Laufschiene 48×48 mm anhand der konkreten Profil- und Laufwerksdaten mit Ihrem Aufbau. Entscheidend sind Einbaumaße, Anschlussform und Belastungsangaben der ausgewählten Komponenten.
Weitere Ausführungen finden Sie bei den Laufschienen 35×30 mm und Laufschienen 25×19 mm. Die Übersicht aller Laufschienen führt zu den jeweiligen Profilen und Zubehörteilen.
Für textile Kanten mit einem runden Kederwulst vergleichen Sie die Kederschienen. Dort wird die Kederkante unmittelbar im Profil aufgenommen. Bei einer Laufschiene tragen und führen Rollenapparate das angeschlossene Element.
Häufige Fragen zur Laufschiene 42×54 mm
Was bedeuten die Maße 42×54 mm?
Das Profil ist 42 mm breit und 54 mm hoch. Für die vollständige Einbauhöhe müssen Befestigung, Laufwerk und Anschluss an Tor oder Vorhang zusätzlich berücksichtigt werden.
In welchen Längen ist die Laufschiene erhältlich?
Die verzinkte Stahlschiene 11492 ist in 2 und 3 m Länge auswählbar. Eine gewünschte abweichende Einbaulänge oder einen mehrteiligen Laufweg stimmen Sie vor der Bestellung ab.
Kann ich mit der Schiene ein 450 kg schweres Tor aufhängen?
Die Artikeleigenschaften der Schiene nennen 450 kg pro Meter. Für ein konkretes Tor muss die zulässige Masse anhand des vollständigen Aufbaus ermittelt werden. Dazu gehören Laufwerke, Anschlüsse, Befestigungsabstände, Unterkonstruktion, Führung und Lastverteilung.
Welche Belastungen sind für die Laufwerke angegeben?
Die Doppelrollen 11493 und 11494 sind mit jeweils maximal 160 kg angegeben. Für das Vierfachlaufwerk 11496 sind 210 kg und für Modell 11498 sind 220 kg angegeben. Die Werte gelten jeweils für den vollständigen Rollenapparat. Bei Modell 11497 ist die Traglast vor der Auswahl zu klären.
Worin unterscheiden sich die Doppelrollen 11493 und 11494?
Beide Modelle sind zweirädrige, kugelgelagerte Rollenapparate mit 160 kg angegebener maximaler Belastung. Sie unterscheiden sich in ihren Abmessungen und der Anschlussgeometrie. Das Zeichnungsmaß L beträgt bei 11493 65 mm und bei 11494 125 mm. Vergleichen Sie die vollständigen Zeichnungen mit Ihrem Anschluss.
Welche Laufwerke haben einen M12-Anschluss?
Die Vierfachlaufwerke 11497 und 11498 besitzen einen M12-Gewindeanschluss. Modell 11497 wird außerdem als 360° drehbare Ausführung angeboten. Prüfen Sie Gegenstück und Einbauraum passend zur gewählten Variante.
Kann ich mehrere Schienen zu einem längeren Laufweg verbinden?
Für einen mehrteiligen Laufweg müssen geeignete Verbindungen und die Unterstützung der Stoßstellen abgestimmt werden. Die Profilenden müssen fluchten und einen sauberen Übergang für die Laufwerke ermöglichen. Nutzen Sie dafür eine Projektanfrage mit der gewünschten Gesamtlänge und Befestigungssituation.
Welche Angaben werden für eine Projektanfrage benötigt?
Senden Sie Öffnungsmaße, gewünschten Laufweg, Elementabmessungen und Gesamtgewicht sowie eine Skizze der Befestigungssituation. Ergänzen Sie Angaben zu Untergrund, Einbauort, Anschlussstellen und gewünschter Führung.
