Drehverschlüsse für Planen: Drehwirbel, TIR und Sets
Drehverschlüsse für Planen kaufen: Bei Planenscout finden Sie Drehwirbel für Ovalösen 42 × 22 mm, kleinere Messingverschlüsse, TIR-Ausführungen und Sets mit Gegenplatte und Ovalöse. Wählen Sie den Verschluss nach Ösenöffnung, Befestigungsmaßen, Bauhöhe und Einsatzumgebung.
Vergleichen Sie die Ausführungen und ihre Ösenzuordnung oder wählen Sie ein Drehverschluss-Set. Die Erklärung der Maßangaben hilft, Verschlussgröße, Ösenöffnung und Gegenplattenmaß richtig auseinanderzuhalten.
Planenzubehör · Drehwirbel · Ovalösen · Verschluss-Sets
Welcher Drehverschluss passt zu Ihrer Plane?
Ein Drehverschluss hält die Plane über eine passende Ovalöse: Die Öse wird über den ausgerichteten Verschlusskopf geführt und durch dessen Drehung gehalten. Für die Auswahl müssen Kopf, Ösenöffnung, Befestigung und Materialaufbau zusammenpassen.
Drehverschlüsse für 42 × 22 mm
Vergleichen Sie Standardausführungen, umklappbare Modelle, TIR-Drehverschlüsse und die Nylon-Ausführung. Die gemeinsame Ösengröße bedeutet nicht, dass Grundplatte, Bauhöhe und Befestigung identisch sind.
Ausführungen vergleichenDrehverschlüsse aus Messing

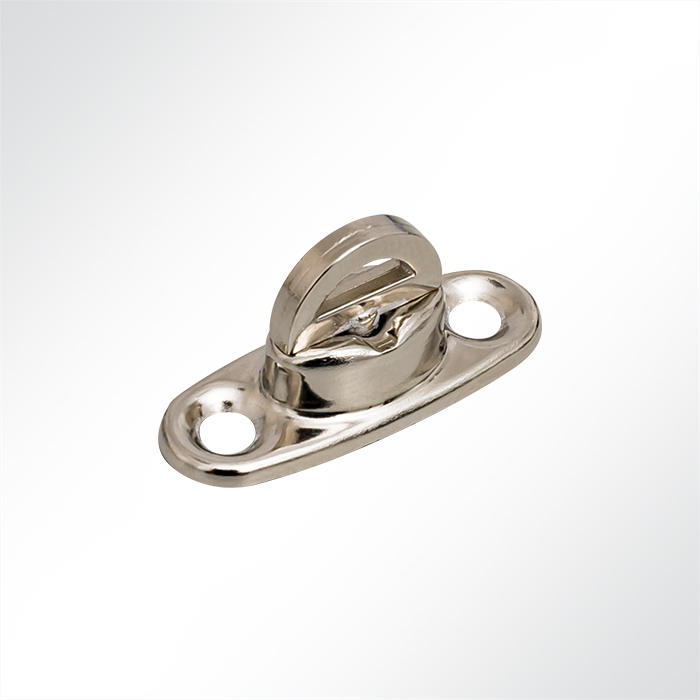

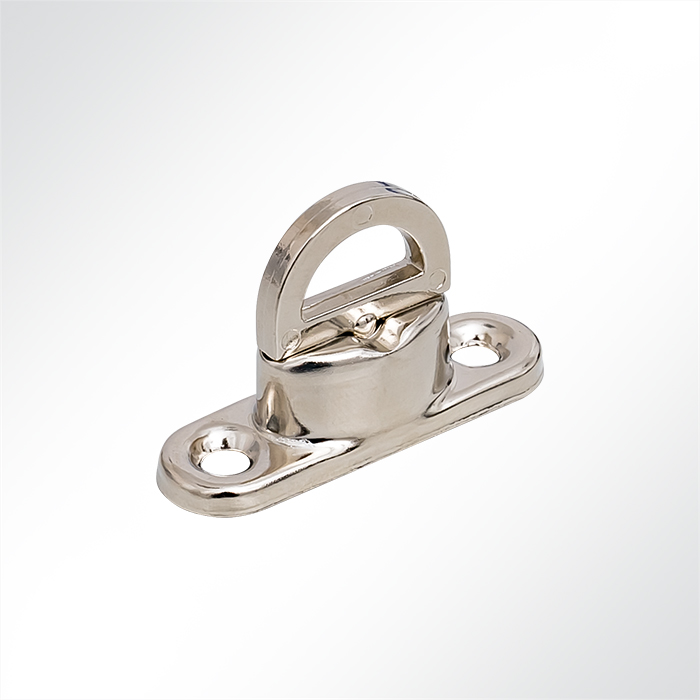

Die vernickelten Messingverschlüsse mit 32 × 13 oder 40 × 12 mm Grundplattenmaß benötigen jeweils zugeordnete kleinere Ovalösen und Gegenplatten.
Maßzuordnung ansehenSet mit Gegenplatte und Ovalöse
Für die beiden Messinggrößen gibt es Sets aus Drehverschluss, Gegenplatte und Ovalöse. Wählen Sie zusätzlich die passende Höhenausführung und prüfen Sie die benötigten Montageteile.
Drehverschluss-Sets vergleichenDrehverschlüsse, Drehwirbel und Planenverschlüsse im Vergleich
Die Tabelle trennt Grundplattenmaß, Ösengröße und Lochabstand. Vergleichen Sie für einen Ersatz zusätzlich die Zeichnung und den Platz am Einbauort. Eine passende Ösenöffnung allein bestätigt noch keine vollständige Austauschbarkeit.
| Ausführung | Grundplatte Länge × Breite | Zugeordnete Ovalöse | Weitere Auswahlmerkmale |
|---|---|---|---|
| Standard-Drehverschluss, verzinkter Stahl | 66 × 15 | 42 × 22 | Lochabstand A = 51; Befestigung und Bauhöhe mit der Zeichnung abgleichen. |
| Umklappbarer Drehverschluss, verzinkter Stahl | 66 × 15 | 42 × 22 | Lochabstand A = 51; zusätzlichen Bewegungsraum für den klappbaren Bügel berücksichtigen. |
| TIR-Drehverschluss, verzinkter Stahl oder Nirosta | 66 × 15 | 42 × 22 | Lochabstand A = 51; Kopfgeometrie und Höhenausführung des konkreten Modells prüfen. |
| Kunststoff-Drehverschluss aus Nylon/Polyamid | 70 × 34 | 42 × 22 | Lochabstand A = 51; Bohrungsdurchmesser 5,2; angegebene Höhe 13. |
| Drehverschluss Messing vernickelt, kleine Ausführung | 32 × 13 | 15 × 9 | Lochabstand A = 22; zugeordnete Gegenplatte 32 × 13. |
| Drehverschluss Messing vernickelt, größere Ausführung | 40 × 12 | 19,5 × 12 | Lochabstand A = 28; zugeordnete Gegenplatte 42 × 12. |
42 × 22, 32 × 13 oder 40 × 12: Welche Größe ist gemeint?
Diese Zahlen beschreiben unterschiedliche Bauteile. Bei „Drehverschluss für Ovalöse 42 × 22 mm“ ist die zugeordnete Ösengröße gemeint. Die Angaben 32 × 13 und 40 × 12 mm bezeichnen dagegen Länge und Breite der kleineren Verschlüsse.
- Ösenöffnung: Muss über den ausgerichteten Verschlusskopf passen und in Schließstellung gehalten werden.
- Grundplattenmaß: Bestimmt den Platzbedarf des fest montierten Beschlags.
- Lochabstand: Muss zur Befestigung am Untergrund beziehungsweise zur Gegenplatte passen.
- Bauhöhe und Abstand unter dem Kopf: Müssen zur Öse und zum gesamten Materialaufbau passen.
Beispiel: Zum Messing-Drehverschluss 40 × 12 mm werden eine Ovalöse 19,5 × 12 mm und eine Gegenplatte 42 × 12 mm zugeordnet. Eine Gegenplatte 42 × 12 mm und eine Ovalöse 42 × 22 mm sind unterschiedliche Teile.
Höhenangaben in Titel, Größenauswahl und Zeichnung können unterschiedliche Bezugspunkte beschreiben. Ordnen Sie Bezeichnungen wie H und H1 anhand der konkreten Zeichnung zu. Ein solches Bauteilmaß ist nicht automatisch eine freigegebene Materialdicke.
Drehverschluss-Sets mit Gegenplatte und Ovalöse
Bei einem Neuaufbau erleichtert ein Set die Zuordnung der zusammengehörigen Teile. Für die Montage bleiben Materialaufbau, Befestigungsart und Werkzeug gesondert zu prüfen.
Set mit Drehverschluss 32 × 13 mm
Die kleine Verschlussfamilie wird mit Gegenplatte und passender Ovalöse angeboten. Die Zuordnung lautet: Verschluss 32 × 13 mm, Gegenplatte 32 × 13 mm und Ovalöse 15 × 9 mm. Beachten Sie die gewählte Höhenausführung.
Set mit Drehverschluss 40 × 12 mm
Diese Kombination enthält den größeren Messingverschluss mit Gegenplatte und Ovalöse 19,5 × 12 mm. Zur Verschlussfamilie 40 × 12 mm gehört die Gegenplatte 42 × 12 mm. Wählen Sie die Höhe passend zum Aufbau.

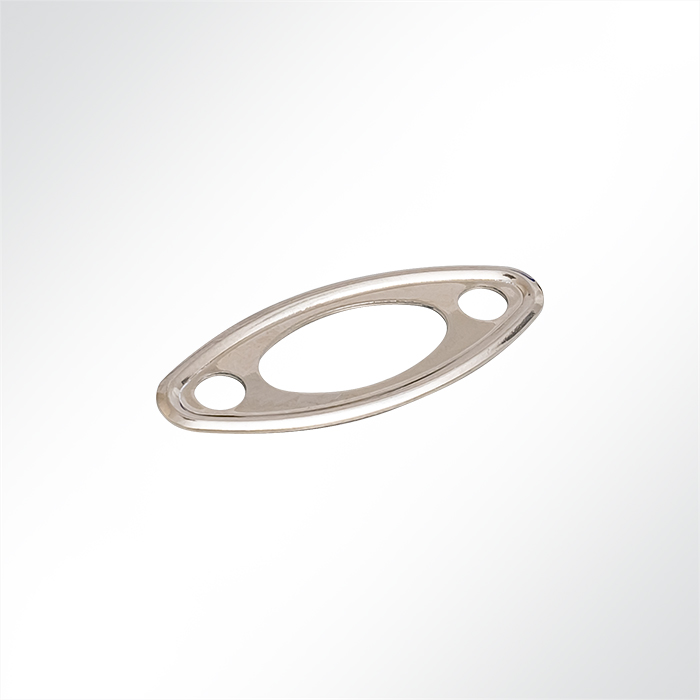

Wofür wird die Gegenplatte benötigt?
Die Gegenplatte gehört zur Befestigung des Drehverschlusses und unterstützt dessen Auflage am Material. Sie muss zu Lochbild und Bauform des Beschlags passen. Die separat angebotenen vernickelten Messing-Gegenplatten gibt es in 32 × 13 und 42 × 12 mm.
Davon zu unterscheiden ist das Gegenstück einer Öse, das beim Setzen der Öse verwendet wird. Wählen Sie Gegenplatte, Ösenteile und eine gegebenenfalls erforderliche textile Verstärkung nach ihrer jeweiligen Aufgabe.
Drehverschluss an Plane und Untergrund montieren
Planen Sie beide Seiten der Verbindung: den Drehverschluss an seiner Montagefläche und die Ovalöse in der Plane. Wird der Verschluss selbst auf einem Textil befestigt, muss auch dort der Materialaufbau zur Befestigung passen.
- Positionen aufnehmen: Verschlusspunkte, Überlappung und gewünschte Lage der Plane markieren.
- Rand vorbereiten: Saum und geeignete Verstärkung passend zum Planenmaterial herstellen.
- Ovalöse setzen: Zugeordnetes Locheisen und Setzwerkzeug für Form, Größe und Ösenbauart verwenden.
- Beschlag befestigen: Drehverschluss, passende Gegenplatte und Befestigungsmittel nach der vorgesehenen Montageart verbinden.
- Funktion kontrollieren: Die Öse muss sich aufsetzen lassen; der Kopf muss vollständig drehen und die Plane in Schließstellung halten können.
Vergleichen Sie dafür Planenösen und Ovalösen sowie Werkzeug zum Lochen und Ösen setzen. Die kleinen Ovalösen 15 × 9 und 19,5 × 12 mm benötigen jeweils ihre eigene Werkzeugzuordnung.
Die Anzahl und Abstände der Verschlusspunkte richten sich nach Fläche, Material, Randaufbau und Beanspruchung. Zusätzliche Verschlüsse allein gleichen einen beschädigten oder ungeeigneten Planenrand nicht aus.
Materialwahl: verzinkter Stahl, Messing, Nirosta oder Nylon?
Verzinkter Stahl
Standard-, Klapp- und TIR-Ausführungen sind in verzinktem Stahl erhältlich. Berücksichtigen Sie Feuchtigkeit, Scheuerstellen und mögliche Beschädigungen der Zinkoberfläche.
Messing vernickelt
Bei den kleineren Verschlüssen ist Messing der Grundwerkstoff und Nickel die Oberfläche. Vergleichen Sie neben dem Erscheinungsbild die Anschlussmaße und verfügbare Höhenausführung.
Edelstahl/Nirosta
Der große TIR-Drehverschluss wird auch in Nirosta angeboten. Für besondere Umgebungsbedingungen zählt die konkrete Edelstahlgüte; Nirosta allein bestätigt keine bestimmte V4A-Ausführung.
Nylon/Polyamid
Der Kunststoffverschluss besitzt mit 70 × 34 mm eine andere Grundfläche als die Metallausführungen. Prüfen Sie den Einbauraum und die Befestigung. Aus Werkstoff oder Größe allein lässt sich keine zulässige Belastung ableiten.
TIR-Drehverschluss für Planenaufbauten auswählen
Im Sortiment gibt es TIR-Drehverschlüsse in verzinktem Stahl und Nirosta. Der TIR-Zusammenhang betrifft den Zollverschluss von Frachträumen. Wenn entsprechende Anforderungen bestehen, müssen Beschlag, Befestigung und gesamter Aufbau zusammenpassen und durch die erforderlichen Unterlagen belegt sein.
Die Bezeichnung TIR ist kein Belastungskennwert. Wählen Sie den Verschluss deshalb nach bestätigter Ausführung und Anschlussmaßen; leiten Sie daraus keine bestimmte Zugkraft oder Tragfähigkeit ab.
Drehverschlüsse für Anhängerplane, Abdeckung und Persenning
LKW- und Anhängerplanen
Stimmen Sie vorhandene Verschlüsse mit dem neuen Lochbild und der Randverarbeitung ab. Die Seite LKW-Plane und PVC-Plane unterstützt bei der textilen Ausführung. Für eigene Zuschnitte vergleichen Sie Planenstoff als Meterware.
Hauben und Abdeckungen
Bei einer Abdeckplane oder Schutzplane bestimmen Einbauort und Öffnungsrichtung die Verschlusspunkte. Für dreidimensionale Abdeckungen können Sie eine Haube nach Maß konfigurieren.
Bootspersenning
Für eine Bootspersenning vergleichen Sie vorhandene Beschläge, Ösenmaße und den mehrlagigen Textilaufbau. Wählen Sie den Werkstoff passend zur Einsatzumgebung.
Zelt und Camping
Bei Zeltplane, Campingplane und Tarp zählen Randaufbau, Bedienbarkeit und Anschluss an vorhandene Fixpunkte. Die Verschlussgröße allein entscheidet nicht über die Eignung der gesamten Verbindung.
Für eine fertige Plane prüfen Sie die verfügbaren Befestigungsoptionen des gewählten Materials. Besondere Verschlusspositionen oder vorhandene Beschläge lassen sich mit einer bemaßten Skizze über die Projektanfrage abstimmen.
Plane nach Maß konfigurieren Abdeckhaube konfigurierenHäufige Fragen zu Drehverschlüssen für Planen
Was ist ein Drehverschluss für Planen?
Ein Drehverschluss ist ein wiederlösbarer Planenverschluss mit drehbarem Kopf. Die passende Ovalöse wird darübergeführt und durch Drehen des Kopfes gehalten. Entscheidend sind die passende Ösenöffnung und die korrekte Montage beider Verbindungsteile.
Ist ein Drehverschluss 32 × 13 mm für eine Ovalöse 32 × 13 mm gedacht?
Bei der angebotenen kleinen Messingausführung beschreibt 32 × 13 mm das Grundplattenmaß des Verschlusses. Zugeordnet sind eine Ovalöse 15 × 9 mm und eine Gegenplatte 32 × 13 mm. Verschlussmaß und Ösenmaß müssen getrennt betrachtet werden.
Welche Öse gehört zum Messing-Drehverschluss 40 × 12 mm?
Die beschriebene Zuordnung lautet Ovalöse 19,5 × 12 mm und Gegenplatte 42 × 12 mm. Prüfen Sie zusätzlich die gewählte Höhenausführung und den Materialaufbau Ihrer Plane.
Welche Drehverschlüsse gibt es für Ovalösen 42 × 22 mm?
Die Kategorie bietet Standardverschlüsse, umklappbare Ausführungen, TIR-Modelle und einen Nylonverschluss für diese Anschlussgröße. Vergleichen Sie zusätzlich Grundplatte, Lochbild, Bauhöhe und Befestigung des konkreten Modells.
Was enthält ein Drehverschluss-Set?
Die angebotenen Messing-Sets kombinieren Drehverschluss, Gegenplatte und passende Ovalöse. Wählen Sie Größe und Höhenausführung und prüfen Sie den Lieferumfang. Werkzeug und sämtliche für Ihren Untergrund benötigten Befestigungsmittel sind dadurch nicht automatisch enthalten.
Wofür brauche ich eine Gegenplatte?
Eine zugeordnete Gegenplatte unterstützt die Befestigung und Auflage des Drehverschlusses. Ihr Lochbild muss zum Beschlag passen. Ob und welche Platte benötigt wird, richtet sich nach Ausführung, Untergrund und Montageart.
Was unterscheidet einen umklappbaren Drehverschluss?
Bei der angebotenen klappbaren Ausführung lässt sich der Bügel umlegen. Berücksichtigen Sie dafür den erforderlichen Bewegungsraum. Grundplatte und Ösenzuordnung müssen trotzdem mit Ihrer Einbausituation übereinstimmen.
Bedeutet TIR automatisch eine höhere Belastbarkeit?
Die TIR-Bezeichnung bezieht sich auf den Zusammenhang mit dem Zollverschluss. Sie nennt keine zulässige Zugkraft. Mechanische Belastbarkeit und Eignung für den konkreten Aufbau müssen gesondert anhand bestätigter Produktdaten beurteilt werden.
Welches Werkzeug brauche ich für die Ovalöse?
Wählen Sie ein Locheisen und Setzwerkzeug, die der konkreten Ösenform, Größe und Bauart zugeordnet sind. Für die kleinen Ovalösen 15 × 9 und 19,5 × 12 mm gibt es eigene Werkzeugausführungen. Prüfen Sie außerdem den gesamten Materialaufbau.
