Riemenkrampen, Bügelkrampen und Gegenplatten kaufen
Riemenkrampen und Bügelkrampen für Planen kaufen: Bei Planenscout vergleichen Sie starre und klappbare Krampen, Ausführungen mit Grundplatte sowie passende Gegenplatten und Nietunterlagen. Wählen Sie nach Bauform, Durchlass, Höhe und Befestigung am vorhandenen Aufbau.
Die Größenübersicht der Krampen unterstützt Ihre Auswahl. Für bewegliche Ausführungen finden Sie den Vergleich der klappbaren Bügelkrampen. Wie Sie das Montagezubehör zuordnen, erklärt die Übersicht zu Gegenplatten und Nietunterlagen.
Riemenkrampen · Bügelkrampen · Planenverschlüsse · Gegenplatten · Nietunterlagen
Welche Krampe und welches Montagezubehör benötigen Sie?
Starre Riemen- und Bügelkrampen
Vergleichen Sie Höhe, Durchlass und Grundform mit dem vorhandenen Riemen- oder Ösensystem. Neben schmalen Ausführungen gibt es Krampen mit ovaler, sechs- oder achteckiger Platte.
Starre Krampen vergleichenBügelkrampen zum Umklappen
Klappbare Ausführungen besitzen einen beweglichen Bügel. Prüfen Sie dessen Bewegungsbereich und den benötigten Platz in beiden Stellungen.
Klappbare Formen vergleichenGegenplatten und Nietunterlagen
Ordnen Sie das Montagezubehör anhand von Maßzeichnung, Lochbild und Materialaufbau zu. Es werden unterschiedliche Größen sowie Nietunterlagen mit und ohne Nieten angeboten.
Montagezubehör vergleichenStarre Riemenkrampen und Bügelkrampen: Größen vergleichen
Für die Auswahl einer Planenkrampe zählen die konkrete Bauform und die Verbindung mit Riemen, Öse oder anderem Beschlag. Vergleichen Sie anschließend Grundmaße, Höhe und Befestigungsbild.
Die folgende Übersicht übernimmt die Größenangaben der angebotenen Ausführungen. B, b, H und L beziehen sich auf die jeweilige Maßzeichnung. Eine als B bezeichnete Breite ist nicht automatisch der nutzbare Durchlass für einen Riemen.
| Bauform | B × L | Höhe H / Varianten | Auswahlhinweis |
|---|---|---|---|

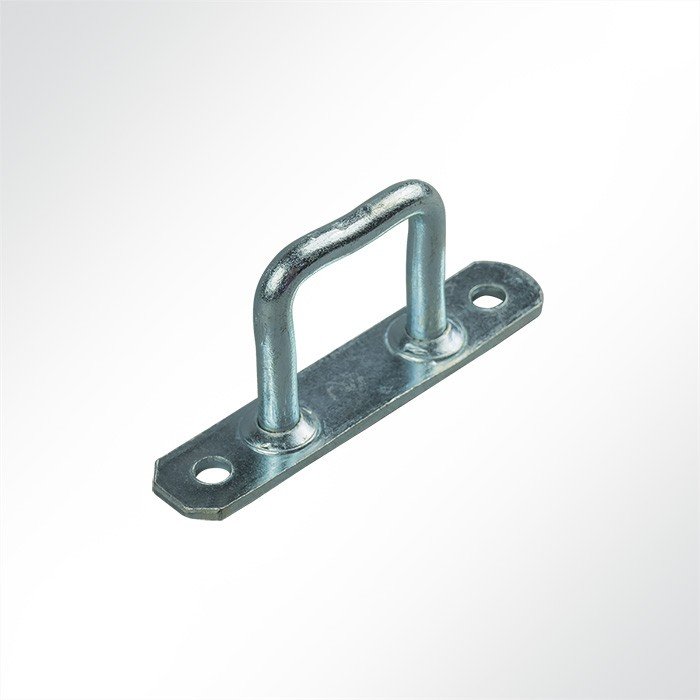

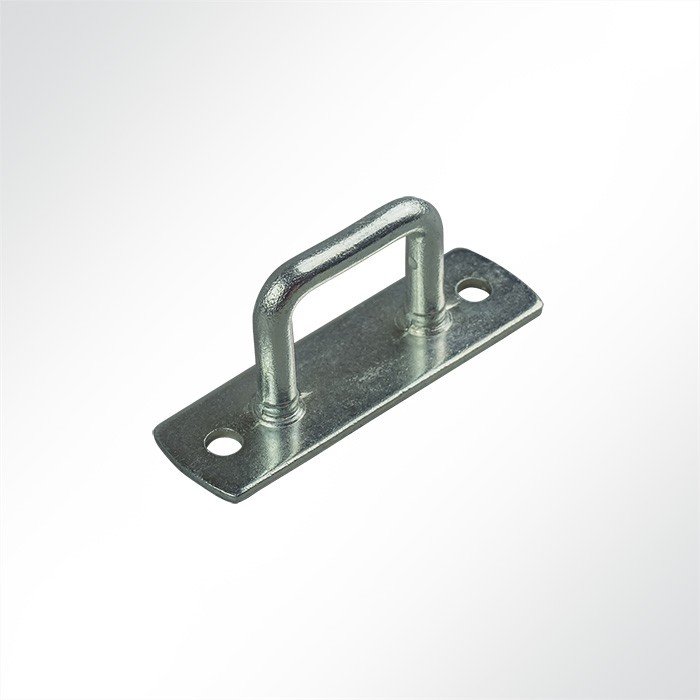

| Riemenkrampe, 66-mm-Ausführung | 20×66 mm | 15, 20 oder 27 mm | Höhe und Durchlass mit dem vorgesehenen Ösen- und Riemensystem vergleichen. |
| Riemenkrampe, schmale 66-mm-Ausführung | 15×66 mm | 16, 20, 25, 30 oder 35 mm | Benötigte Höhe auswählen und Befestigungsbild prüfen. |

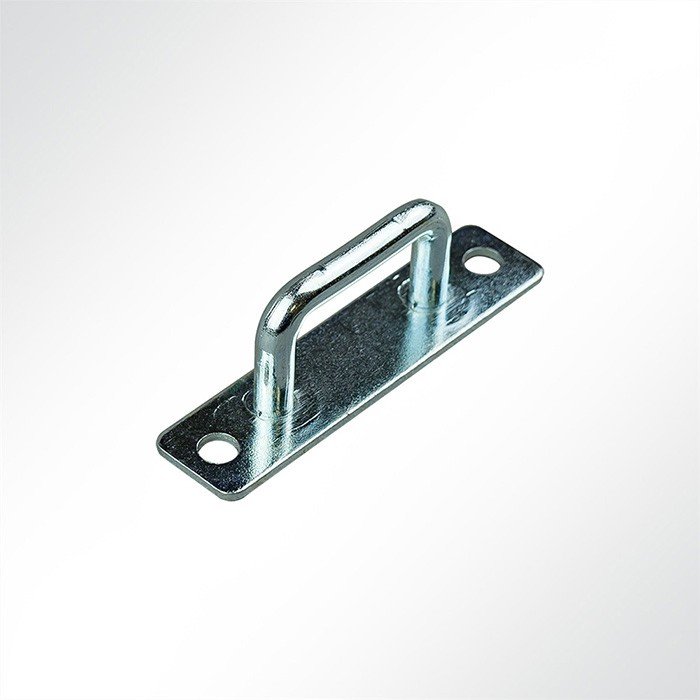

| Riemenkrampe, 72-mm-Ausführung | 16×72 mm | 30 mm | Geometrie und Aufnahme mit den vorhandenen Beschlägen abstimmen. |
| Kleine Riemenkrampe | 12×50 mm | 11 mm | Die kompakte Grundform und das zugehörige Lochbild berücksichtigen. |
| Riemenkrampe Jeep/VW | 15×50 mm | 11, 15 oder 17 mm | Vorhandene Systemausführung anhand der Maße zuordnen. |
| Riemenkrampe mit Nase | 16×72 mm | 30 mm | Die zusätzliche Formgebung bei der Zuordnung zum Gegenstück beachten. |

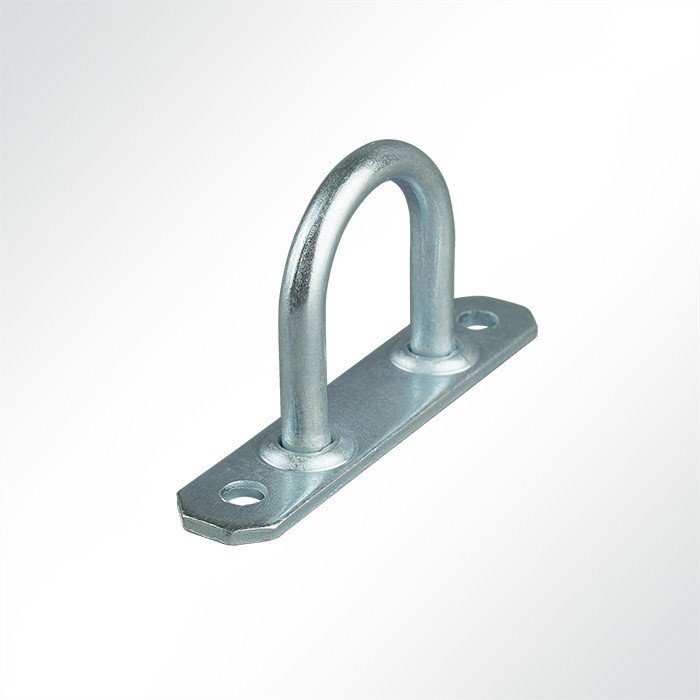

| Bügelkrampe, 71-mm-Ausführung | 20×71 mm | 21, 25, 30, 38, 45 oder 55 mm | Die passende Bügelhöhe nach Anschluss und Einbausituation auswählen. |
| Bügelkrampe, 72-mm-Ausführung | 16×72 mm | 25 mm | Bügelkontur, Befestigung und Gegenstück vergleichen. |

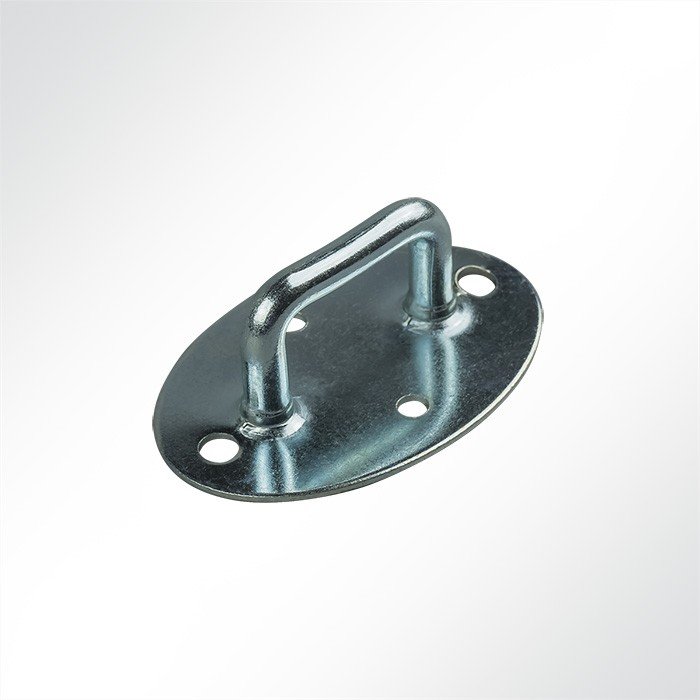

| Riemenkrampe mit ovaler Platte | 40×59 mm | 15, 20 oder 28 mm | Plattenform und Anordnung der Befestigungslöcher prüfen. |

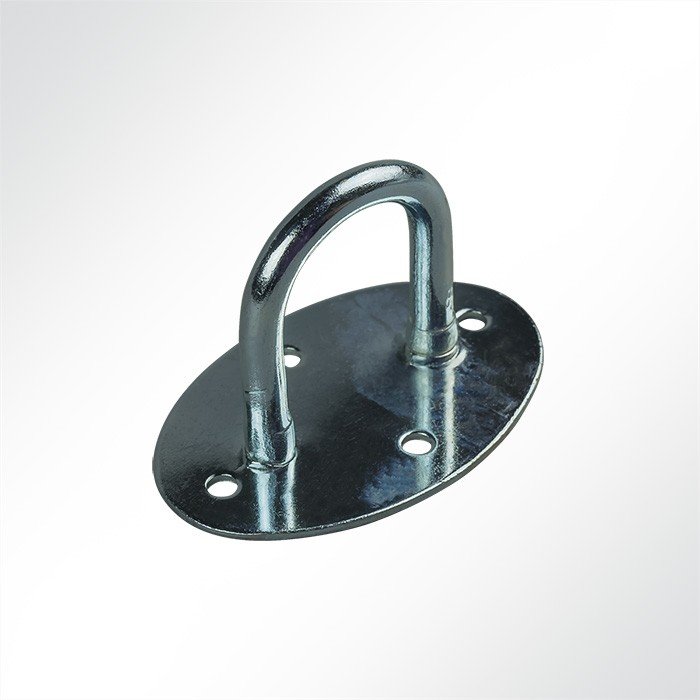

| Bügelkrampe mit ovaler Platte | 40×59 mm | 32 mm | Neben den Grundmaßen auch Bügelform und Höhe vergleichen. |

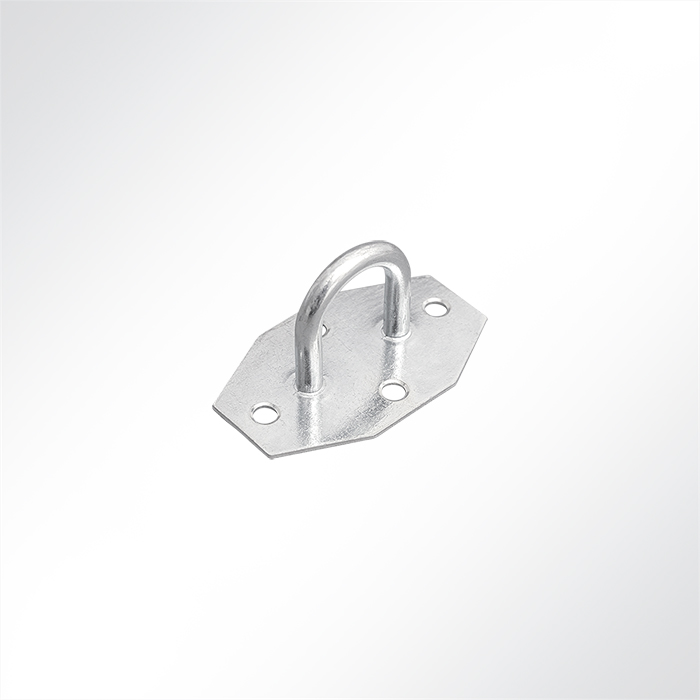

| Bügelkrampe mit achteckiger Platte | 40×65 mm | 30, 38, 45 oder 55 mm | Höhenvariante und Befestigungsbild der Grundplatte abstimmen. |

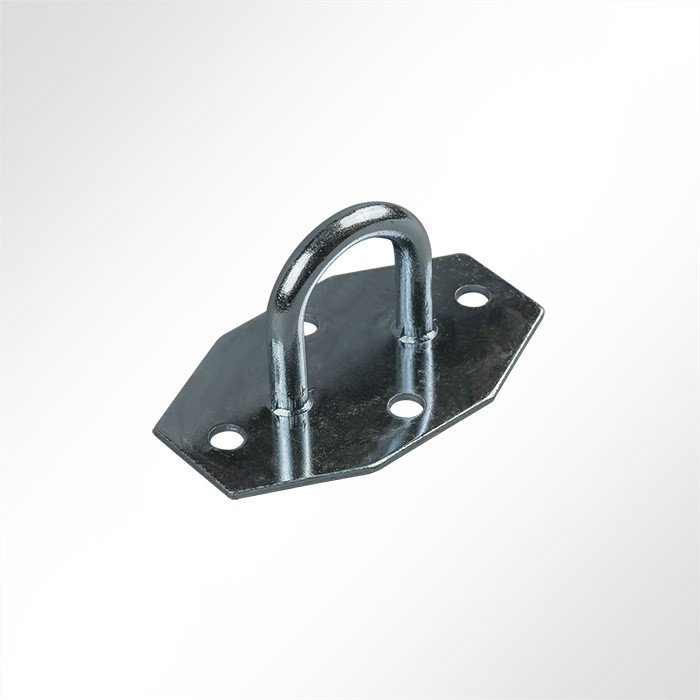

| Bügelkrampe mit sechseckiger Platte | 43×66 mm | 26 mm | Kontur und Einbaufläche der Grundplatte berücksichtigen. |
Die angebotenen Metallkrampen werden als verzinkte Ausführungen geführt. Gleiche Grundmaße bedeuten keine vollständige Austauschbarkeit: Bügelkontur, Durchlass, Höhe und Lochbild müssen ebenfalls passen.
Klappbare Bügelkrampen und gekröpfte Ausführungen
Bei einer klappbaren Bügelkrampe lässt sich der Bügel umlegen. Berücksichtigen Sie deshalb zusätzlich zu den Befestigungsmaßen den Bewegungsbereich und den verbleibenden Überstand.

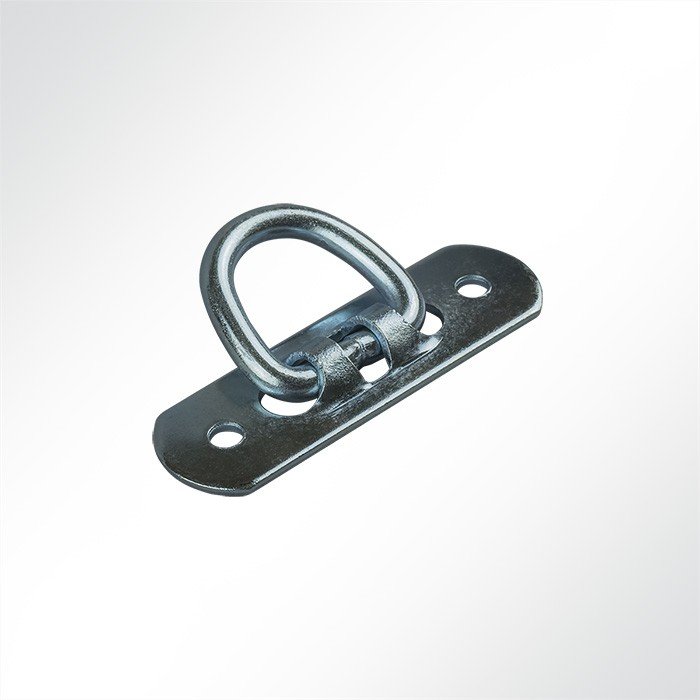

Bügelkrampe zum Umklappen
Die angebotene Serie besitzt die Zeichnungsmaße B = 22 mm und L = 72 mm. Zur Auswahl stehen Höhen H von 25, 37, 45 oder 55 mm.
Vergleichen Sie die benötigte Bügelhöhe und prüfen Sie, ob der Bügel am vorgesehenen Montageort bewegt werden kann.

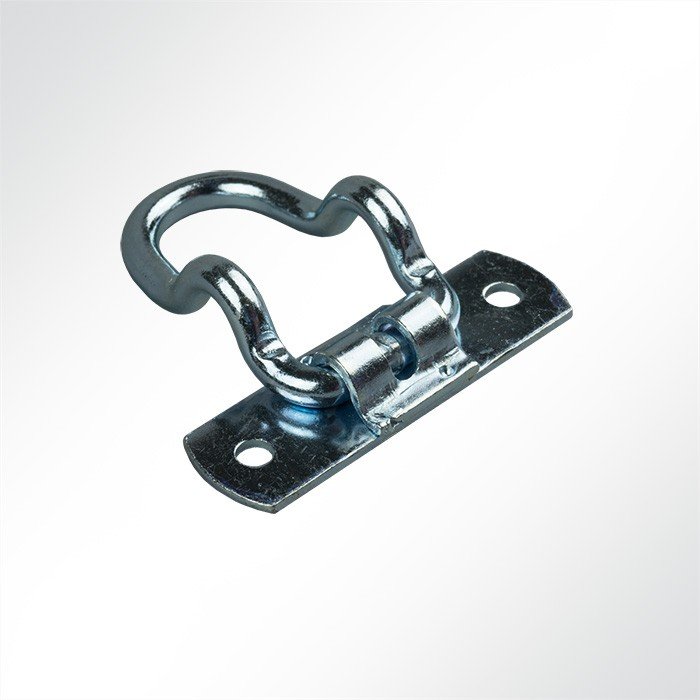

Gekröpfte Bügelkrampe zum Umklappen
Diese Ausführung wird mit B = 20 mm, H = 46 mm und L = 66 mm angegeben. Die gekröpfte Form unterscheidet sie von der geraden Klappausführung.
Ordnen Sie die Form anhand der Maßzeichnung dem vorhandenen Anschluss und dem benötigten Bewegungsraum zu.
Gegenplatten und Nietunterlagen passend zur Krampe auswählen
Eine Gegenplatte oder Nietunterlage ergänzt die Befestigung auf der Gegenseite. Entscheidend sind Lochbild, Abmessungen, Befestiger und der gesamte Materialaufbau. Die Form der sichtbaren Krampe allein reicht zur Auswahl nicht aus.
| Ausführung | Abmessungen / Zeichnungsangaben | Bei der Zuordnung beachten |
|---|---|---|
| Verzinkte Gegenplatte für Riemen- und Bügelkrampen | B × L: 15×67, 16×72 oder 20×66 mm | Die konkrete Größenvariante und ihr Lochbild mit der Krampe vergleichen. |
| Schmale Gegenplatte, 50 mm Länge | B = 12 mm, L = 50 mm, A = 41 mm | Maß A und die schmale Plattenform berücksichtigen. |
| Gegenplatte Jeep/VW | B = 15 mm, L = 50 mm, A = 34 mm | Die Zuordnung anhand der Maße und des vorhandenen Systems prüfen. |

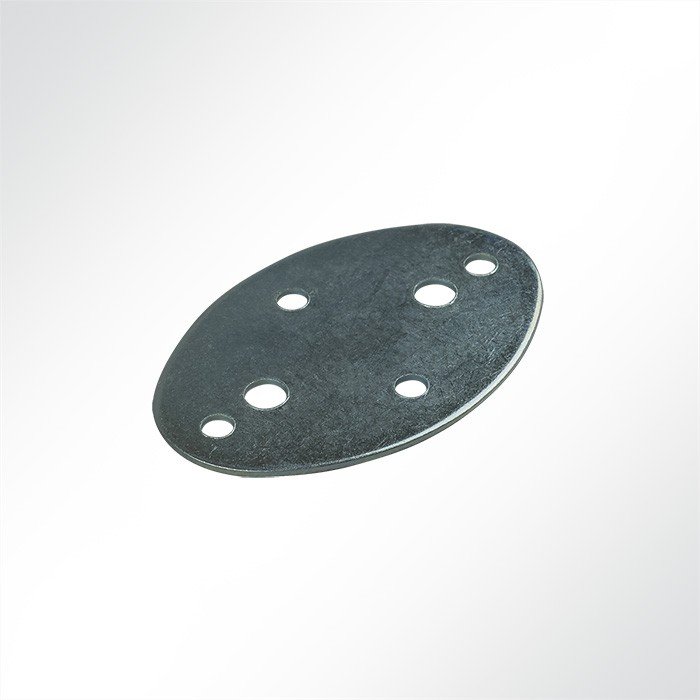

| Ovale verzinkte Gegenplatte | B = 40 mm, L = 59 mm, A = 45 mm | Plattenkontur und vollständiges Befestigungsbild vergleichen. |
| Nietunterlage für Riemen- oder Bügelkrampen | L = 67 mm; Zeichnung mit A = 51 mm und B = 16 mm | Passende Befestiger für Unterlage, Krampe und Materialaufbau auswählen. |
| Nietunterlage mit Nieten | L = 67 mm, A = 51 mm; mit zwei Nieten beschrieben | Die mitgelieferten Nieten mit dem vorgesehenen Aufbau und dessen Gesamtdicke abgleichen. |
| Nietunterlage Jeep/VW | B = 15 mm, L = 50 mm, A = 34 mm | Systemgeometrie und erforderliche Befestiger prüfen. |
| Nietunterlage Jeep/VW mit Nieten | B = 15 mm, L = 50 mm, A = 34 mm; mit zwei Nieten beschrieben | Lieferumfang und Eignung der Nieten für den Materialaufbau vergleichen. |
Gleiche Länge reicht zur Zuordnung nicht aus: Die beiden 50 mm langen Metallgegenplatten besitzen unterschiedliche Breiten und unterschiedliche Zeichnungsmaße A von 34 beziehungsweise 41 mm. Vergleichen Sie deshalb die vollständige Zeichnung und das Lochbild.
Auch die Bezeichnung Jeep/VW ersetzt den Maßvergleich nicht. Dokumentieren Sie die vorhandene Krampe und den zugehörigen Aufbau, bevor Sie Ersatzteile auswählen.
Riemenkrampe ausmessen: Welche Maße zählen?
Erfassen Sie die Krampe zusammen mit dem Bauteil, das daran geführt oder befestigt werden soll. Eine Skizze mit beschrifteten Maßen hilft, Grundplatte, Durchlass und Einbauhöhe auseinanderzuhalten.
- Grundform bestimmen: Starre oder klappbare Krampe, Ausführung mit Nase oder Modell mit Grundplatte zuordnen.
- Aufnahme prüfen: Benötigten Durchlass und Kontur für Riemen, Öse oder Gegenstück erfassen.
- Höhe vergleichen: Den Platzbedarf im montierten Zustand berücksichtigen. Bei klappbaren Modellen zusätzlich den Bewegungsraum prüfen.
- Lochbild aufnehmen: Anzahl, Lage und Abstände der vorhandenen Befestigungslöcher dokumentieren.
- Gegenseite erfassen: Verfügbare Auflagefläche, Gegenplatte oder Nietunterlage berücksichtigen.
- Materialaufbau bestimmen: Die zu verbindenden Lagen und die vorgesehene Befestigungsmethode vergleichen.
Öse, Riemen und Krampe gemeinsam zuordnen
Bei einem Planenverschluss müssen Ösenkontur, Krampe und Riemen zusammenpassen. Eine ähnliche Breitenangabe allein belegt die Kombination nicht. Vergleichen Sie den tatsächlichen Durchlass und die vorgesehene Führung.
Passende Beschlagarten finden Sie unter Planenösen sowie Riemen, Schnallen und Schieber. Für eigene textile Verbindungen vergleichen Sie Gurtband als Meterware.
Montage von Krampen und Gegenplatten vorbereiten
Die Befestigung muss zur Krampe, zum Untergrund und zur vorgesehenen Verwendung passen. Die Produktbeschreibungen nennen unter anderem die Verschraubung an Bordwänden und die Kombination mit Gegenplatten beziehungsweise Nietunterlagen.
Einbauposition festlegen
Prüfen Sie, wie Riemen, Öse oder Gegenstück an der Krampe anliegen. Berücksichtigen Sie Bedienraum, Zugrichtung und mögliche Scheuerstellen.
Bei einer klappbaren Ausführung muss der Bügel in beiden vorgesehenen Stellungen Platz haben.
Untergrund und Gegenseite prüfen
Erfassen Sie Material, Dicke und Zustand des Untergrunds. Die vorgesehene Gegenplatte oder Nietunterlage muss mit der Befestigung und der verfügbaren Auflagefläche zusammenpassen.
Eine größere Platte allein belegt noch keine bestimmte Belastbarkeit der Verbindung.
Befestiger und Lieferumfang abstimmen
Vergleichen Sie Schrauben oder Nieten mit Bohrungen und Materialaufbau. Bei Nietunterlagen mit Nieten ist zu prüfen, ob die mitgelieferten Befestiger für den konkreten Aufbau vorgesehen sind.
Beachten Sie die Montagehinweise der verwendeten Teile.
Verbindung kontrollieren
Kontrollieren Sie nach der Montage Sitz und Funktion. Achten Sie im Gebrauch auf Lockerungen, beschädigte Kontaktstellen, Risse, Verformungen und Korrosion.
Beschädigte Bauteile und ungeeignete Befestigungen müssen vor einer weiteren Nutzung beurteilt und entsprechend ersetzt werden.
Belastbarkeit des gesamten Aufbaus beachten: Krampe, Gegenplatte, Befestiger und Untergrund wirken zusammen. Aus der Form oder den Abmessungen einer Krampe lässt sich keine pauschale zulässige Last ableiten.
Für eine Anwendung zur Ladungssicherung sind die dafür ausgewiesenen Bauteile und Leistungswerte maßgeblich. Die Übersicht Spanngurte, Zurrgurte und Ratschen unterstützt die Auswahl vollständiger Zurrsysteme.
Passendes Zubehör und Planenmaterial
Riemen und Verschlüsse
Schnallriemen, Strippen, Schnallen und Schieber ergänzen passende Krampen zu einem Planenverschluss. Stimmen Sie Kontur, Länge und Führung aufeinander ab.
Planenösen
Unter Ösen für Planen vergleichen Sie unterschiedliche Formen und Größen. Für die Zuordnung zur Krampe zählt die tatsächliche Öffnung.
Gurtband
Für eigene Schlaufen und textile Befestigungen wählen Sie Gurtband als Meterware passend zu Durchlass, Verarbeitung und Verwendungszweck.
Haken und Seilverbindungen
Für geeignete Anschlüsse vergleichen Sie Haken und Karabinerhaken sowie Gummiseile und Expanderseile. Die jeweilige Verbindung muss für die Krampe vorgesehen sein.
Planen und Abdeckungen
Für das gesamte Vorhaben ergänzen die Seiten LKW-Plane und PVC-Plane sowie Abdeckplane und Schutzplane die Material- und Befestigungsplanung.
Material und Verarbeitung
Für eigene Zuschnitte vergleichen Sie Planenstoff als Meterware. Passende Werkzeuge für weitere Beschläge finden Sie unter Werkzeug für Planen und Ösen.
Häufige Fragen zu Riemenkrampen, Bügelkrampen und Gegenplatten
Was ist eine Riemenkrampe?
Eine Riemenkrampe ist ein Beschlag, der in passenden Planenverschlüssen zum Führen beziehungsweise Befestigen von Riemen und zugehörigen Beschlagteilen eingesetzt wird. Für die Auswahl zählen unter anderem Durchlass, Höhe, Grundform und Lochbild.
Was unterscheidet Riemenkrampe, Bügelkrampe und Planenkrampe?
Riemenkrampe und Bügelkrampe bezeichnen die angebotenen Bauformen. Planenkrampe wird als Bezeichnung für die Anwendung an Planen verwendet. Vergleichen Sie die konkrete Geometrie und das vorgesehene Gegenstück, statt aus dem Namen allein auf die Eignung zu schließen.
Welche Höhen stehen bei Bügelkrampen zur Auswahl?
Die 71 mm lange starre Serie umfasst Höhen von 21, 25, 30, 38, 45 und 55 mm. Weitere Bauformen besitzen eigene Höhen und Grundmaße. Die Größenübersicht zeigt die jeweiligen Kombinationen.
Welche klappbaren Bügelkrampen gibt es?
Die gerade Klappausführung wird mit B = 22 mm, L = 72 mm und Höhen von 25, 37, 45 oder 55 mm angeboten. Hinzu kommt eine gekröpfte Ausführung mit B = 20 mm, H = 46 mm und L = 66 mm. Prüfen Sie zusätzlich den Bewegungsraum am Montageort.
Ist die angegebene Breite gleich der passenden Gurtbreite?
Das lässt sich nicht pauschal gleichsetzen. Die Maßzeichnungen enthalten unterschiedliche Angaben, unter anderem B und b. Vergleichen Sie den tatsächlich benötigten Durchlass mit dem Riemen, der Öse oder dem vorgesehenen Gegenstück.
Wie finde ich die passende Gegenplatte?
Vergleichen Sie die vollständige Maßzeichnung, das Lochbild und den verfügbaren Platz auf der Gegenseite. Gleiche Länge oder eine ähnliche Produktbezeichnung allein reichen nicht aus. Berücksichtigen Sie außerdem Befestiger und Materialaufbau.
Sind alle mit Jeep/VW bezeichneten Teile miteinander kombinierbar?
Die Bezeichnung allein belegt keine universelle Passform. Im Sortiment gibt es unterschiedliche Grundmaße und Zeichnungsangaben. Ordnen Sie Krampe, Gegenplatte und Nietunterlage anhand des vorhandenen Systems und der tatsächlichen Maße zu.
Werden Nietunterlagen mit Nieten geliefert?
Es werden Ausführungen mit und ohne Nieten angeboten. Vergleichen Sie den jeweiligen Lieferumfang. Bei mitgelieferten Nieten muss deren Ausführung zum vorgesehenen Materialaufbau passen.
Werden Krampen geschraubt oder genietet?
Das richtet sich nach Bauteil, Montagehinweisen und Untergrund. Die angebotenen Gegenplatten und Nietunterlagen unterstützen unterschiedliche Befestigungsaufbauten. Wählen Sie Befestiger und Gegenseite gemeinsam mit der Krampe aus.
Kann ich eine Planenkrampe als Zurrpunkt zur Ladungssicherung verwenden?
Nur wenn der vollständige Aufbau für diese Verwendung ausgelegt und entsprechend ausgewiesen ist. Eine passende Größe oder eine massive Bauform belegt diese Eignung nicht. Maßgeblich sind die Leistungswerte und Einbauvorgaben des vorgesehenen Systems.
